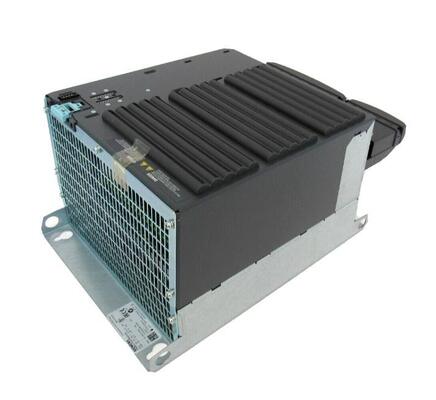

सीमेंस SINAMICS G120 पावर मॉड्यूल PM240 90 kW नामित आउटपुट पावर और एकीकृत ब्रेकिंग हेलिकॉप्टर IP20 सुरक्षा के साथ
| Place of Origin | Germany |
|---|---|
| ब्रांड नाम | SIEMENS |
| मॉडल संख्या | 6SL3224-0BE38-8UA0 |
| Minimum Order Quantity | 1PCS |
| मूल्य | Inquiry |
| Delivery Time | 1-3 work days |
| Payment Terms | T/T |
| Supply Ability | 999+ |
उत्पाद विवरण
| उत्पाद शृंखला | सिनामिक्स G120 | उत्पाद का प्रकार | एकीकृत ब्रेकिंग चॉपर के साथ पावर मॉड्यूल |
|---|---|---|---|
| स्थिति | बंद | संरक्षण वर्ग | आईपी20 |
| चौड़ाई | 210 मिमी | ऊंचाई | 380 मिमी |
| गहराई | 210 मिमी | वज़न | लगभग। 18 किग्रा |
| प्रमुखता देना | 90 किलोवाट नामित आउटपुट पावर SINAMICS G120 पावर मॉड्यूल,एकीकृत ब्रेकिंग हेलिकॉप्टर PM240 पावर मॉड्यूल,सुरक्षा वर्ग IP20 सीमेंस पावर मॉड्यूल |
||
उत्पाद विवरण
Siemens 6SL3224-0BE38-8UA0 G120 पावर मॉड्यूल
द6SL3224-0BE38-8UA0यह Siemens के प्रसिद्ध SINAMICS G120 श्रृंखला के मॉड्यूलर निम्न वोल्टेज कन्वर्टर्स का एक पावर मॉड्यूल है, जिसे उच्च प्रदर्शन की आवश्यकता वाले मांग वाले औद्योगिक ड्राइव अनुप्रयोगों के लिए डिज़ाइन किया गया है,लचीलापन और विश्वसनीयताजी120 मॉड्यूलर प्रणाली के एक मुख्य घटक के रूप में, यह पावर मॉड्यूल तीन चरणों के एसी मोटर्स के लिए सटीक गति और टोक़ नियंत्रण प्रदान करने के लिए संगत नियंत्रण इकाइयों के साथ जोड़ा जाता है,इसे औद्योगिक स्वचालन परिदृश्यों की एक विस्तृत श्रृंखला के लिए आदर्श बना रहा है. partsplc.com पर, हम इस प्रामाणिक सीमेंस घटक पूर्ण निर्माता वारंटी संगतता और तेजी से वैश्विक शिपिंग के साथ आपूर्ति अपने औद्योगिक उपकरण उन्नयन को पूरा करने के लिए,प्रतिस्थापन और नई परियोजनाओं के कार्यान्वयन की आवश्यकता.
उत्पाद का अवलोकन
SINAMICS G120 सीरीज Siemens की अगली पीढ़ी का मॉड्यूलर कन्वर्टर प्लेटफॉर्म है जो पावर यूनिट्स और कंट्रोल यूनिट्स को अलग करता है,उपयोगकर्ताओं को विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर विन्यास अनुकूलित करने की अनुमति देता है. 6SL3224-0BE38-8UA0 एक 90kW नामित शक्ति मॉड्यूल 380-480V तीन चरण इनपुट ग्रिड के साथ काम करने के लिए डिज़ाइन किया गया है, जिसमें कॉम्पैक्ट निर्माण है,उन्नत सुरक्षा सुविधाएँ और उत्कृष्ट गतिशील प्रतिक्रियायह वी/एफ नियंत्रण और वेक्टर नियंत्रण सहित मोटर नियंत्रण मोड की एक विस्तृत श्रृंखला का समर्थन करता है,विभिन्न औद्योगिक भारों की विविध आवश्यकताओं को पूरा करने के लिए प्रशंसकों और पंपों से लेकर भारी सामग्री हैंडलिंग उपकरण तक.
यह पावर मॉड्यूल G120 श्रृंखला के सभी मुख्य लाभों को बरकरार रखता है, जिसमें एकीकृत सुरक्षा कार्य, उच्च ऊर्जा दक्षता,और सीमेंस के पूरी तरह से एकीकृत स्वचालन (टीआईए) पोर्टल के माध्यम से आसान कमीशन और रखरखाव. चाहे आप एक मौजूदा उत्पादन लाइन का आधुनिकीकरण कर रहे हैं या एक नई स्वचालित प्रणाली का निर्माण कर रहे हैं, 6SL3224-0BE38-8UA0 लगातार प्रदान करता हैस्थिर प्रदर्शन आपके ड्राइव सिस्टम को कुशलता से चलाने के लिए.
मुख्य तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
| निर्माता भाग संख्या | 6SL3224-0BE38-8UA0 |
| उत्पाद श्रृंखला | सीमेंस SINAMICS G120 |
| उत्पाद का प्रकार | पावर मॉड्यूल PM240 |
| नामित आउटपुट शक्ति | 90 किलोवाट (भारी कार्य अधिभार) |
| इनपुट वोल्टेज रेंज | 380 V AC से 480 V AC, 3-चरण, 50/60 Hz |
| नामित इनपुट करंट | 150 ए |
| नामित आउटपुट करंट | 176 ए |
| अधिभार क्षमता | 60 सेकंड के लिए 150% नाममात्र धारा, 3 सेकंड के लिए 175% (भारी कर्तव्य) |
| शीतलन विधि | अंतर्निहित पंखे के साथ आंतरिक वायु शीतलन |
| सुरक्षा का स्तर | IP20 |
| स्थापना का प्रकार | कैबिनेट की स्थापना |
| संगत नियंत्रण इकाइयां | CU240E-2, CU250S-2, CU240B-2 श्रृंखला |
| परिवेश परिचालन तापमान सीमा | -10°C से +40°C तक (40°C से ऊपर के तापमान को कम करना आवश्यक है) |
| भंडारण और परिवहन तापमान सीमा | -40°C से +70°C |
| सापेक्ष आर्द्रता | 5% से 95% तक, नॉन कंडेनसिंग |
| अधिकतम ऊंचाई संचालन | समुद्र तल से 1000 मीटर ऊपर बिना गिरावट के, 1000 मीटर से ऊपर गिरावट की आवश्यकता |
| आयाम (W x H x D) | 380 mm x 1080 mm x 310 mm |
| अनुमानित वजन | 65 किलो |
| प्रमाणपत्र | CE, cULus, RoHS अनुरूप |
मुख्य विशेषताएं और लाभ
1उच्च लचीलापन के लिए मॉड्यूलर डिजाइन
G120 श्रृंखला में एक स्टैंडअलोन पावर मॉड्यूल के रूप में, 6SL3224-0BE38-8UA0 को अनुप्रयोग आवश्यकताओं के अनुसार विभिन्न प्रकार की नियंत्रण इकाइयों के साथ स्वतंत्र रूप से जोड़ा जा सकता है,आधारभूत गति नियंत्रण से स्थिति प्रतिक्रिया के साथ उन्नत गति नियंत्रण तकयह मॉड्यूलर डिजाइन न केवल अग्रिम खरीद लागत को कम करता है, बल्कि औद्योगिक उपकरणों के लिए डाउनटाइम को कम करके रखरखाव के दौरान घटकों को बदलने में भी आसान बनाता है।
2उत्कृष्ट ऊर्जा दक्षता
PM240 पावर मॉड्यूल में एक एक्टिव पावर कॉरक्शन (AEC) सर्किट शामिल है जो एक उच्च इनपुट पावर फैक्टर बनाए रखता है, बिजली ग्रिड में हार्मोनिक प्रदूषण को कम करता है,और अंतरराष्ट्रीय हार्मोनिक मानकों जैसे आईईसी 61000-3-12 के अनुरूप हैपुनर्योजी भार वाले अनुप्रयोगों के लिए, मॉड्यूल ऊर्जा वसूली विकल्पों का समर्थन करता है, प्रभावी रूप से उत्पाद जीवनचक्र के दौरान सिस्टम ऊर्जा खपत और परिचालन लागत को कम करता है।
3एकीकृत सुरक्षा कार्य
6SL3224-0BE38-8UA0 मानक सुरक्षा कार्यों का समर्थन करता है जब उपयुक्त G120 नियंत्रण इकाइयों के साथ जोड़ा जाता है, जिसमें सुरक्षित टॉर्क ऑफ (STO) शामिल है जो SIL 2 / PL d सुरक्षा स्तर की आवश्यकताओं को पूरा करता है,अतिरिक्त बाहरी सुरक्षा घटकों की आवश्यकता को समाप्त करनायह प्रणाली डिजाइन को सरल बनाता है, स्थापना स्थान को कम करता है और औद्योगिक उपकरणों के समग्र सुरक्षा स्तर में सुधार करता है।
4व्यापक सुरक्षा तंत्र
यह पावर मॉड्यूल कई सुरक्षा कार्यों से सुसज्जित है जिसमें ओवरवोल्टेज सुरक्षा, अंडरवोल्टेज सुरक्षा, ओवर करंट सुरक्षा, ओवरटेम्परेचर सुरक्षा,और शॉर्ट सर्किट सुरक्षा, जो असामान्य ग्रिड स्थितियों या लोड दोषों के कारण मॉड्यूल को नुकसान से प्रभावी ढंग से रोक सकता है, ड्राइव सिस्टम के सेवा जीवन को बढ़ा सकता है और समग्र परिचालन विश्वसनीयता में सुधार कर सकता है।
5. आसान एकीकरण और कमीशन
Siemens SINAMICS परिवार के सदस्य के रूप में, 6SL3224-0BE38-8UA0 Siemens TIA Portal इंजीनियरिंग प्लेटफॉर्म के साथ पूरी तरह संगत है, जो तेजी से पैरामीटर कॉन्फ़िगरेशन, कमीशन और निदान को सक्षम करता है।सहज ज्ञान युक्त इंटरफ़ेस साइट पर कमीशन के लिए आवश्यक समय को कम करता है, और एकीकृत नैदानिक कार्य दोषों को जल्दी से ढूंढ सकता है, बिक्री के बाद रखरखाव कार्य को बहुत सरल बनाता है।
सामान्य अनुप्रयोग परिदृश्य
6SL3224-0BE38-8UA0 की 90kW रेटेड पावर इसे मध्यम से उच्च शक्ति वाले औद्योगिक ड्राइव अनुप्रयोगों के लिए उपयुक्त बनाती है, जिसमें निम्न शामिल हैं, लेकिन इन तक सीमित नहीं हैंः
- सामग्री हैंडलिंग सिस्टम: कन्वेयर बेल्ट, क्रेन, लिफ्टिंग उपकरण, लिफ्ट
- द्रव प्रसंस्करणः एचवीएसी और औद्योगिक प्रक्रिया प्रणालियों के लिए केन्द्रापसारक पंप, प्रशंसक, कंप्रेसर, ब्लोअर
- उपकरण मशीनें: बड़ी फ्रिलिंग मशीनें, टर्न, पीसने की मशीनें और अन्य धातु प्रसंस्करण उपकरण
- वस्त्र मशीनरीः स्पिनिंग मशीन, बुनाई मशीन, रंगाई और परिष्करण उपकरण
- पैकेजिंग मशीनरीः बड़ी स्वचालित पैकेजिंग लाइनें, पैलेटिंग रोबोट और कन्वेयर सिस्टम
- खाद्य और पेय प्रसंस्करणः बड़े मिश्रण मशीन, एक्सट्रूडर, भरने की उत्पादन लाइनें
- खनन और निर्माण उपकरण: विभिन्न मध्यम आकार के कुचलने, छानने और ले जाने वाले उपकरण
partsplc.com पर ऑर्डर और समर्थन जानकारी
partsplc.com पर, 6SL3224-0BE38-8UA0 सहित सभी सीमेंस घटकों को आधिकारिक आपूर्ति चैनलों के माध्यम से प्राप्त किया जाता है, जो 100% प्रामाणिक मूल उत्पादों को सुनिश्चित करता है।हम वैश्विक ग्राहकों को निम्नलिखित लाभ प्रदान करते हैं:
- बड़ी परियोजना आवश्यकताओं के लिए उपलब्ध थोक आदेश छूट के साथ प्रतिस्पर्धी मूल्य निर्धारण
- तेजी से वैश्विक शिपिंगः अधिकांश स्टॉक आइटम 2 कार्य दिवसों के भीतर जहाज, पूर्ण आदेश दृश्यता के लिए ट्रैक रसद के साथ
- पेशेवर तकनीकी सहायताः हमारी अनुभवी इंजीनियरिंग टीम उत्पाद चयन, स्थापना और पैरामीटर विन्यास के बारे में आपके सवालों का जवाब दे सकती है
- सभी नए घटकों के लिए 12 महीने की वारंटी, विनिर्माण दोषों और प्रदर्शन मुद्दों को कवर करती है
- विभिन्न क्षेत्रों के ग्राहकों को समायोजित करने के लिए कई भुगतान विधियां, सुरक्षित लेनदेन की गारंटी
यदि आपको 6SL3224-0BE38-8UA0 के लिए उद्धरण की आवश्यकता है या उत्पाद संगतता के बारे में कोई प्रश्न हैं, तो कृपया ऑनलाइन पूछताछ फ़ॉर्म या ईमेल के माध्यम से हमारी ग्राहक सेवा टीम से संपर्क करें।हम आपकी औद्योगिक स्वचालन आवश्यकताओं के लिए अनुकूलित समाधान प्रदान करने के लिए 24 कार्य घंटों के भीतर आपकी जांच का जवाब देंगे.
स्थापना और उपयोग पर नोट्स
- यह मॉड्यूल IP20 रेटेड है और धूल, नमी और यांत्रिक क्षति के संपर्क से बचने के लिए एक सुरक्षात्मक नियंत्रण कैबिनेट के अंदर स्थापित किया जाना चाहिए
- प्रभावी शीतलन बनाए रखने के लिए स्थापना के दौरान मॉड्यूल के चारों ओर पर्याप्त वेंटिलेशन स्थान सुनिश्चित करें, सीमेंस मैनुअल में निर्दिष्ट न्यूनतम रिक्ति आवश्यकताओं का पालन करें
- विद्युत सुरक्षा मानकों का पालन करने और विद्युत चुम्बकीय हस्तक्षेप को कम करने के लिए उचित ग्राउंडिंग लागू की जानी चाहिए
- विद्युत झटके के जोखिम से बचने के लिए किसी भी रखरखाव या निरीक्षण करने से पहले हमेशा इकाई को पूरी तरह से बंद कर दें
- प्रदर्शन समस्याओं या घटक क्षति से बचने के लिए इस शक्ति मॉड्यूल के साथ केवल संगत सीमेंस G120 नियंत्रण इकाइयों का उपयोग करें
