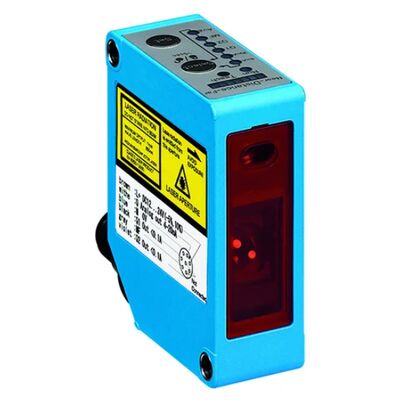

दोहराएँ सटीकता 30 माइक्रोमीटर ऑप्टिकल सेंसर बीमार OD2-P120W60I2

उत्पत्ति के प्लेस	जर्मनी
ब्रांड नाम	SICK
मॉडल संख्या	UM18-218161101
न्यूनतम आदेश मात्रा	1
मूल्य	INQUIRY
पैकेजिंग विवरण	मूल
प्रसव के समय	स्टॉक में/1-3 दिन
भुगतान शर्तें	टी/टी
आपूर्ति की क्षमता	99+

उत्पाद विवरण

आदेश संख्या	6036625	उत्पाद का प्रकार	ऑप्टिकल लेजर विस्थापन सेंसर
शृंखला	OD2 लघु दूरी सेंसर	मापने की सीमा	60 ~ 180 मिमी
संदर्भ दूरी	120 मिमी	सटीकता दोहराएं	30 माइक्रोन
रैखिकता त्रुटि	±120μm	वज़न	लगभग 25 ग्राम
प्रमुखता देना	SICK ऑप्टिकल सेंसर OD2-P120W60I2 , SICK औद्योगिक सेंसर OD2-P120W60I2

एक संदेश छोड़ें

उत्पाद विवरण

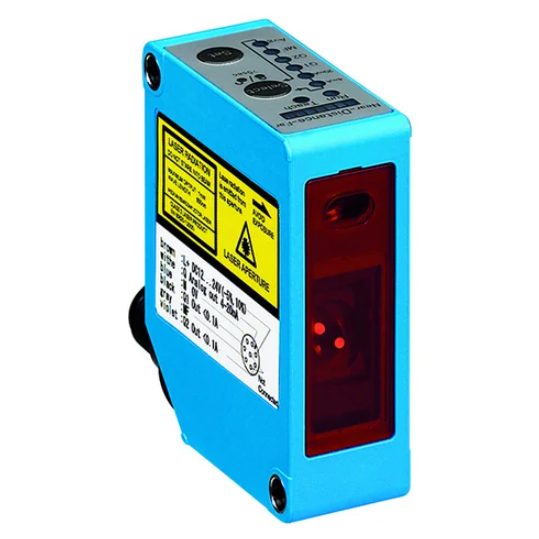

SICK OD2-P120W60I2 ऑप्टिकल विस्थापन सेंसर

SICK OD2-P120W60I2 विस्थापन सेंसर का परिचय

दSICK OD2-P120W60I2(ऑर्डर संख्याः 6036625) प्रसिद्ध ओडी वैल्यू श्रृंखला से एक उच्च प्रदर्शन ऑप्टिकल विस्थापन सेंसर है,मांग वाले औद्योगिक वातावरण में सटीक गैर-संपर्क दूरी माप के लिए डिज़ाइन किया गयायह कॉम्पैक्ट आयताकार सेंसर विभिन्न सामग्रियों और सतहों पर विश्वसनीय, दोहराए जाने योग्य माप प्रदान करने के लिए उन्नत लेजर तकनीक को मजबूत निर्माण के साथ जोड़ती है।

चाहे आप भरने के स्तर की निगरानी करने की जरूरत है, भाग संरेखण सत्यापित, या माइक्रोन स्तर की सटीकता के साथ स्थिति घटकों,OD2-P120W60I2 आपके स्वचालित प्रक्रियाओं को अनुकूलित करने के लिए प्रदर्शन और लचीलापन प्रदान करता है.

मुख्य विशेषताएं और तकनीकी विनिर्देश

मुख्य प्रदर्शन मेट्रिक्स

विनिर्देश	मूल्य
माप सीमा	60 मिमी से 180 मिमी (नामी 120 मिमी ± 60 मिमी)
आउटपुट प्रकार	4-20 mA वर्तमान आउटपुट + 2 x PNP डिजिटल आउटपुट
पुनरावृत्ति	30 μm (मानक परिस्थितियों में)
रैखिकता	± 120 μm (मानक परिस्थितियों में)
प्रतिक्रिया समय	≥ 1 एमएस
माप आवृत्ति	≤ 2 kHz

तकनीकी लाभ

दृश्य लाल लेजर वर्ग 2(IEC 60825-1:2014) सुरक्षित संचालन और आसान संरेखण के लिए
कॉम्पैक्ट डिजाइन(20 मिमी x 40 मिमी x 15 मिमी) अंतरिक्ष-प्रतिबंधित प्रतिष्ठानों के लिए
IP67 सुरक्षा रेटिंगकठोर औद्योगिक सेटिंग्स में धूल-टाइट और जलरोधी संचालन के लिए
2 मीटर एकीकृत केबललचीली माउंटिंग और कनेक्शन के लिए
औसत मूल्य का निर्धारण(1 ¢ 64x) माप स्थिरता बढ़ाने के लिए
स्वचालित संवेदनशीलता समायोजनविभिन्न सतह स्थितियों को संभालने के लिए
शिक्षण योग्य एनालॉग आउटपुटत्वरित और आसान सेटअप के लिए
परिवर्तनीय डिजिटल आउटपुटनियंत्रण प्रणालियों में बहुमुखी एकीकरण के लिए

यह कैसे काम करता हैः उन्नत ऑप्टिकल डिस्पलेसमेंट टेक्नोलॉजी

SICK OD2-P120W60I2 असाधारण परिशुद्धता के साथ किसी वस्तु की दूरी निर्धारित करने के लिए उड़ान के समय माप सिद्धांतों का उपयोग करता है। सेंसर एक दृश्य लाल लेजर बीम (1 मिमी x 1.5) उत्सर्जित करता है।5 मिमी स्पॉट आकार 120 मिमी की दूरी पर) जो लक्ष्य सतह से परिलक्षित होता हैप्रकाश को वस्तु तक और वापस जाने में लगने वाले समय को मापकर,सेंसर सटीक दूरी की गणना करता है और इसे एक आनुपातिक 4-20 एमए एनालॉग सिग्नल और दो पीएनपी डिजिटल आउटपुट में परिवर्तित करता है.

यह गैर-संपर्क माप विधि भौतिक संपर्क सेंसरों से जुड़े पहनने और आंसू को समाप्त करती है, लंबे सेवा जीवन और उच्च चक्र अनुप्रयोगों में भी लगातार प्रदर्शन सुनिश्चित करती है।

अनुप्रयोग: औद्योगिक चुनौतियों के लिए बहुमुखी समाधान

OD2-P120W60I2 कई क्षेत्रों में औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में उत्कृष्ट हैः

विनिर्माण और असेंबली

सटीक स्थिति: विंडशील्ड की स्थापना, घटकों की जगह और वितरण कार्यों के लिए मार्गदर्शक रोबोट
भरण स्तर निगरानी: कंटेनरों और हॉपरों में तरल या थोक सामग्री के स्तर की जांच करें
भाग संरेखण: असेंबली प्रक्रियाओं के दौरान घटकों की सही स्थिति की जांच करें
डबल शीट नियंत्रण: शीट खिला ऑपरेशन के दौरान कई परतों का पता लगाने

रोबोटिक्स और स्वचालन

ग्रिपर की स्थिति: औजारों और काम के टुकड़ों की सटीक स्थिति सुनिश्चित करें
गाड़ी का संरेखण: स्वचालित प्रणालियों में चलती भागों की सटीक स्थिति बनाए रखना
मैगज़ीन पोजिशनिंग: सौर पैनलों, इलेक्ट्रॉनिक घटकों और अन्य संवेदनशील वस्तुओं के साथ बेहतर व्यवहार करें

गुणवत्ता नियंत्रण एवं निरीक्षण

ऊंचाई निगरानी: ऑप्टिकल घटकों, कास्टिंग और मशीनीकृत भागों के आयामों का माप और सत्यापन
फिल्म मोटाई माप: वाइंडिंग मशीनों पर अवशिष्ट फिल्म की निगरानी करें
अंगूठी मोल्ड की निगरानी: कास्टिंग प्रक्रियाओं में बैंगटों के उचित निष्कासन को सुनिश्चित करना

स्थापना और सेटअपः तत्काल परिणामों के लिए त्वरित एकीकरण

OD2-P120W60I2 सरल स्थापना और विन्यास के लिए डिज़ाइन किया गया हैः

घुड़सवार: चेसिस माउंट डिजाइन किसी भी अभिविन्यास में सुरक्षित लगाव के लिए अनुमति देता है
विद्युत आपूर्ति: मानक औद्योगिक विद्युत प्रणालियों के साथ संगतता के लिए 12~24 वी सीसी पर काम करता है
संबंध: 2 मीटर की एकीकृत केबल नियंत्रण प्रणालियों के लिए वायरिंग को सरल बनाती है
शिक्षण: लेजर-ऑफ, बाहरी टीच-इन और ट्रिगर कार्यों के लिए बहुक्रियाशील इनपुट के माध्यम से सहज सेटअप
विन्यास: विशिष्ट अनुप्रयोग आवश्यकताओं से मेल खाने के लिए औसत मूल्य सेटिंग्स और आउटपुट पैरामीटर समायोजित करें

SICK OD2-P120W60I2 क्यों चुनें?

उद्योग द्वारा प्रमाणित विश्वसनीयता: SICK की 70+ वर्षों की सेंसर विशेषज्ञता दीर्घकालिक प्रदर्शन और स्थायित्व सुनिश्चित करती है
बेमिसाल सटीकता: 30 माइक्रोन दोहराव उच्च सटीक प्रक्रिया नियंत्रण को सक्षम बनाता है
लचीला समावेशन: कई आउटपुट विकल्प और शिक्षण योग्य कार्य विभिन्न सिस्टम आवश्यकताओं के अनुकूल हैं
मजबूत निर्माण: IP67 सुरक्षा धूल, नमी और कठोर परिचालन स्थितियों का सामना करती है
लागत प्रभावी समाधान: संपर्क आधारित माप प्रणाली की तुलना में डाउनटाइम और रखरखाव लागत को कम करता है

तकनीकी विनिर्देश (पूरा विवरण)

श्रेणी	विनिर्देश
मैकेनिकल	- आवास सामग्रीः प्लास्टिक - आयाम: 20 मिमी x 40 मिमी x 15 मिमी - वजन: 25 ग्राम (लगभग) - कनेक्शन प्रकारः 2 मीटर केबल
विद्युत	- आपूर्ति वोल्टेजः 1224 वी डीसी - वर्तमान खपतः ≤ 50 एमए - आउटपुट करंटः 4 ¢ 20 mA (एनालॉग), 100 mA अधिकतम प्रति PNP आउटपुट
पर्यावरण	ऑपरेटिंग तापमान: -10°C से +40°C - भंडारण तापमानः -25°C से +70°C - सुरक्षा रेटिंगः IP67 (IEC 60529)
लेजर विशेषताएं	- प्रकारः दृश्य लाल लेजर - लेजर वर्गः 2 (आईईसी 60825-1:2014) - तरंगदैर्ध्यः 650 एनएम - प्रकाश धब्बा आकारः 1 मिमी x 1.5 मिमी (120 मिमी की दूरी पर)

ऑर्डर करने की जानकारी

भाग संख्या: OD2-P120W60I2 (6036625)
सहायक उपकरण: माउंटिंग ब्रैकेट, सुरक्षा कवर और एक्सटेंशन केबल अलग से उपलब्ध हैं

निष्कर्ष

दSICK OD2-P120W60I2ऑप्टिकल विस्थापन सेंसर विनिर्माण, रोबोटिक्स और गुणवत्ता नियंत्रण अनुप्रयोगों में औद्योगिक प्रक्रियाओं को अनुकूलित करने के लिए आवश्यक सटीकता, विश्वसनीयता और लचीलापन प्रदान करता है।अपनी गैर-संपर्क माप प्रौद्योगिकी के साथ, मजबूत निर्माण और आसान एकीकरण, यह सेंसर उन व्यवसायों के लिए एक उत्कृष्ट निवेश है जो दक्षता में सुधार, लागत में कमी और उत्पाद की गुणवत्ता में सुधार करना चाहते हैं।
