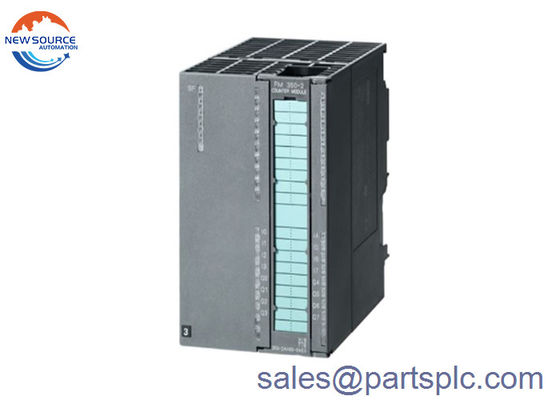

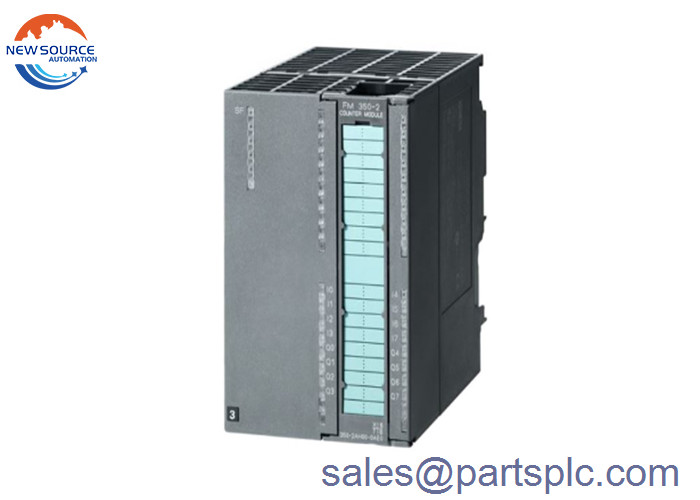

सीमेंस 6ES7350-2AH01-0AE0 सिमैटिक S7 300 काउंटर मॉड्यूल 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, काउंटर मॉड्यूल FM 350-2, 8 चैनल, 20 kHz, 24 V एन्कोडर गिनती के लिए, आवृत्ति माप, गति माप, अवधि अवधि माप, खुराक समावेशीकॉन्फ़िगरेशन पैकेज और सीडी-रोम पर इलेक्ट्रॉनिक प्रलेखन

आपूर्ति वोल्टेज
सहायक वोल्टेज 1L+, लोड वोल्टेज 2L+
● नामित मूल्य (DC) 24 V
● अनुमेय सीमा, निचली सीमा (DC) 20.4 V
● अनुमेय सीमा, ऊपरी सीमा (DC) 28.8 V
इनपुट करंट
लोड वोल्टेज L+ से (लोड के बिना), अधिकतम 150 mA
बैकप्लेन बस से 5 वी डीसी, अधिकतम 100 एमए
एन्कोडर आपूर्ति
NAMUR एन्कोडर आपूर्ति
● 8.2 वी हाँ
● आउटपुट करंट, अधिकतम 200 एमए
शक्ति हानि
बिजली की हानि, लगभग 10 W
डिजिटल इनपुट
डिजिटल इनपुट की संख्या 8
NAMUR इनपुट की संख्या 8
गेट स्टार्ट/गेट स्टॉप के लिए फ़ंक्शन 1
इनपुट वोल्ट
● सिग्नल "0" -3 से +5V के लिए
● सिग्नल "1" के लिए 11 से 30.2 वी
इनपुट करंट
● सिग्नल "0" के लिए, अधिकतम (अनुमेय ठहराव वर्तमान) 2 एमए
● सिग्नल "1", प्रकार 9 एमए के लिए
इनपुट देरी (इनपुट वोल्टेज के नाममात्र मूल्य के लिए)
मानक इनपुट के लिए
0 से 1 तक, अधिकतम 50 μs
केबल की लंबाई
● आश्रित, अधिकतम 100 मीटर
डिजिटल आउटपुट
डिजिटल आउटपुट की संख्या 8
शॉर्ट सर्किट सुरक्षा हाँ
प्रेरक बंद करने के वोल्टेज को L+ (-40 V) तक सीमित करना
आउटपुट वोल्टेज
● सिग्नल के लिए "1", min. L+ (-0.8 V)

● सिग्नल "1" के लिए नाममात्र मूल्य 0.5 A
● सिग्नल "0" के लिए अवशिष्ट धारा, अधिकतम 0.5 mA
प्रतिरोधात्मक भार के साथ आउटपुट देरी
● "0" से "1", अधिकतम 300 μs
स्विचिंग आवृत्ति
● प्रतिरोध भार के साथ, अधिकतम 500 हर्ट्ज
● प्रेरक भार के साथ, अधिकतम 0.5 हर्ट्ज
आउटपुट की कुल धारा (प्रति समूह)
क्षैतिज स्थापना
40 डिग्री सेल्सियस तक, अधिकतम 4 ए
60 °C तक, अधिकतम 2 A
अन्य सभी माउंटिंग पोजीशन
40 डिग्री सेल्सियस तक, अधिकतम 2 ए
केबल की लंबाई
● ढाला हुआ, अधिकतम 600 मीटर
● बिना सुरक्षा के, अधिकतम 100 मीटर
एन्कोडर
कनेक्ट करने योग्य एन्कोडर
● वृद्धिशील एन्कोडर (असममित)
● 24 वी आरंभकर्ता हाँ
● 24 वी दिशा तत्व हाँ
● NAMUR एन्कोडर हाँ
● दो तारों वाला सेंसर हाँ
NAMUR एन्कोडर
● डीआईएन 19 234 के अनुसार इनपुट सिग्नल
● सिग्नल 0 के लिए इनपुट करंट, अधिकतम 1.2 एमए
● सिग्नल "1", न्यूनतम 2.1 एमए के लिए इनपुट करंट
● इनपुट देरी, अधिकतम 50 μs
● इनपुट आवृत्ति, अधिकतम 20 किलोहर्ट्ज
● केबल की लंबाई, आश्रित, अधिकतम 100 मीटर
रुकावटें/निदान/स्थिति की जानकारी
निदान कार्य हाँ; निदान जानकारी पठनीय
अलार्म
● डायग्नोस्टिक अलार्म हाँ; पैरामीटर करने योग्य
● हार्डवेयर में रुकावट हाँ; पैरामीटर करने योग्य
डायग्नोस्टिक संकेत एलईडी
● समूह त्रुटि SF (लाल) हाँ
काउंटर
काउंटर इनपुट की संख्या 8; 32 बिट या ±31 बिट
काउंटर इनपुट 24 वी
● संकेत "0" -3 से +5V के लिए इनपुट वोल्टेज
● सिग्नल "1" के लिए इनपुट वोल्टेज 11 से 30.2 वी
● सिग्नल "1", प्रकार 9 एमए के लिए इनपुट करंट
● गणना आवृत्ति, अधिकतम 20 kHz; वृद्धिशील एन्कोडर: 10 kHz
संभावित पृथक्करण
संभावित पृथक्करण डिजिटल इनपुट
● चैनलों और बैकप्लेन बस के बीच हाँ; और परिरक्षण
संभावित अलगाव डिजिटल आउटपुट
● चैनलों और बैकप्लेन बस के बीच हाँ; और परिरक्षण
संभावित पृथक्करण काउंटर
● चैनलों और बैकप्लेन बस के बीच हाँ; और परिरक्षण
कनेक्शन विधि
आवश्यक फ्रंट कनेक्टर 1x 40-पिन
आयाम
चौड़ाई 80 मिमी
ऊंचाई 125 मिमी
गहराई 120 मिमी
