2198-H070-ERS2 सर्वो ड्राइव भाग Kinetix 5500 गति नियंत्रण प्रणाली का

2198-H070-ERS2 सर्वो ड्राइव भाग का Kinetix 5500 मोशन कंट्रोल सिस्टम

2198-H070-ERS2

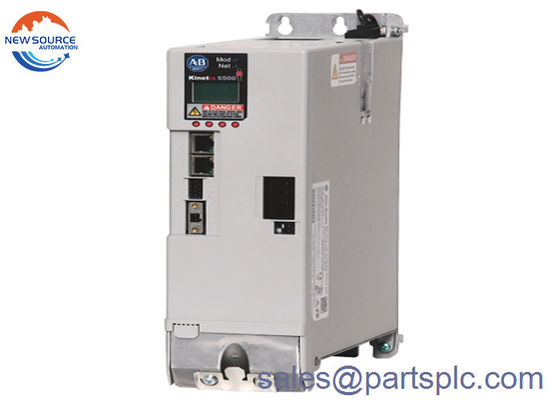

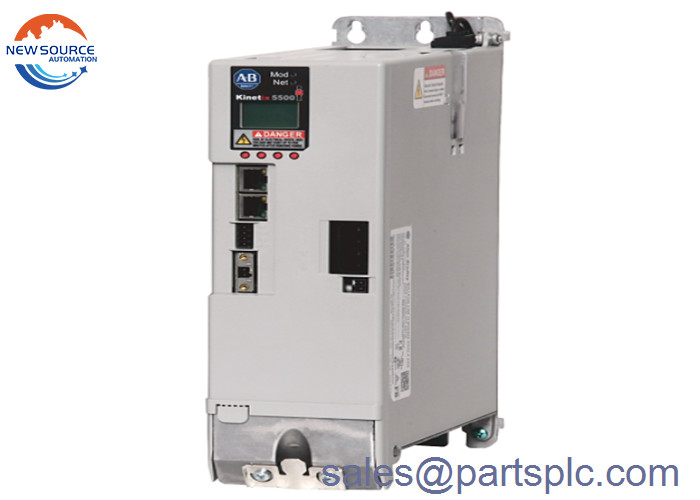

2198-H070-ERS2 एक Kinetix 5500 सर्वो ड्राइव है।इस सर्वो ड्राइव को प्रत्यक्ष एकीकरण के लिए आधुनिक नियंत्रकों के समर्थन के साथ भविष्य के संवर्द्धन के लिए स्केलेबिलिटी जैसी लागत-प्रभावशीलता आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया हैसंगत नियंत्रक लॉगिक्स प्रोग्रामेबल ऑटोमेशन कंट्रोलर (PAC) प्लेटफ़ॉर्म हैं जिसमें ड्राइव पैरामीटर को सीधे कॉम्पैक्टलॉगिक्स, कंट्रोललॉगिक्स और गार्डलॉगिक्स नियंत्रक से जोड़ा जा सकता है।

लॉगिक्स प्लेटफॉर्म के साथ एकीकरण को प्रीमियर एकीकरण कहा जाता है। Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

2198-H070-ERS2 के पास 195-264 VAC के इनपुट आपूर्ति वोल्टेज की आवश्यकता है, 240 VAC के नाममात्र इनपुट के साथ 3-चरण और 324-528 VAC, 480 VAC के नाममात्र इनपुट के साथ 3-चरण।इसमें 22 के बस आउटपुट पैरामीटर हैं.50 एक निरंतर आउटपुट और 67.5 A पीक आउटपुट जबकि निरंतर आउटपुट शक्ति 7.2 kW @ 230 Vrms, 3-चरण और 14.9 kW @ 480 Vrms, 3-चरण है।मोटर के लिए लागू आउटपुट रेटिंग में 23 की निरंतर आउटपुट धारा शामिल है.0 A और 81.3 A की पीक आउटपुट करंट जबकि मोटर लागू आउटपुट पावर 7.0 kW @ 195-264 Vrms, 3-फेज और 14.6 kW @ 324-528 Vrms, 3-फेज है।

2198-H070-ERS2 बस ओवरवोल्टेज और अंडरवोल्टेज सुरक्षा के साथ-साथ शॉर्ट सर्किट करंट डिटेक्शन से लैस है।बस ओवरवोल्टेज 440 वीडीसी @ 240 वीएसी इनपुट और 810 वीडीसी @ 480 वीएसी इनपुट पर पता लगाया जाता है जबकि बस अंडरवोल्टेज 138 वीडीसी @ 240 वीएसी और 275 वीडीसी @ 480 वीएसी इनपुट पर ट्रिगर किया जाता हैशार्ट सर्किट धारा 200,000 ए पर है, सममित है।

2198-H070-ERS2 एक Kinetix 5500 सर्वो ड्राइव है जिसमें एकीकृत सुरक्षा सुविधाएं हैं। इसमें एक अभिनव, कॉम्पैक्ट डिजाइन है,कम पैनल स्थान की आवश्यकता है और केवल एक केबल का उपयोग सिस्टम वायरिंग को सरल करने के लिए किया जा सकता हैयह उच्च प्रदर्शन और स्केलेबिलिटी कम लागत पर प्रदान करता है, मोटर घुमावों को ड्राइव रेटिंग्स से मेल खाता है, जिससे अधिक कुशल सिस्टम साइजिंग प्रदान होती है।2198-H070-ERS2 भी दोहरी ईथरनेट पोर्ट है, रैखिक और डीएलआर (डिवाइस लेवल रिंग) टोपोलॉजी के लिए समर्थन की अनुमति देता है।एक ड्राइव प्लेटफॉर्म में दोनों प्रेरण और सर्वो मोटर्स चलाने की क्षमता प्रणाली संचालन और रखरखाव को और सरल बनाती है.

2198-H070-ERS2 ड्राइव को 47-63 हर्ट्ज की आवृत्ति पर 3-चरण 190-528V AC इनपुट वोल्टेज की आवश्यकता होती है। इसमें 23.7A मुख्य AC इनपुट करंट, 60A अधिकतम इनरश (0-पीक), और 71.1A पीक AC इनपुट करंट है।यह 23A और 57 के निरंतर और पीक आउटपुट वर्तमान है.5A आरएमएस (मूल औसत वर्ग) मूल्यों पर और 32.5 और 81.3 क्रमशः 0-पीक मूल्यों पर। इसका वजन 9 पाउंड है और इसका आयाम 3.35 x 8.9 x 11.57 इंच है।इसकी 97% दक्षता है और क्षमतात्मक ऊर्जा अवशोषण 104.87 J. 2198-H070-ERS2 बहु-अक्ष अनुप्रयोगों के लिए एक अभिनव आम एसी/डीसी बस कनेक्शन प्रदान करता है.एकीकृत सुरक्षा सुविधाएं गति के लिए Logix डिजाइनर अनुप्रयोगों में पूर्ण परियोजना एकीकरण की अनुमति देते हैं, नियंत्रण और सुरक्षा।
