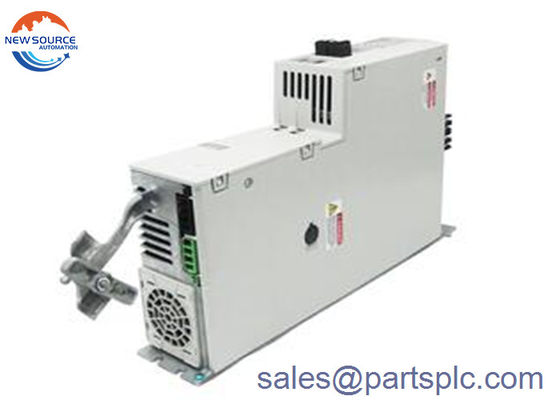

एलन ब्रैडली 2198-D057-ERS3 एक्सिस मॉड्यूल का हिस्सा Kinetix ईथरनेट I/P 5700 सर्वो सिस्टम

2198-D057-ERS3

2198-D057-ERS3 Kinetix 5700 डुअल एक्सिस इन्वर्टर एक डुअल एक्सिस इन्वर्टर ड्राइव मॉड्यूल है जिसका उपयोग गति नियंत्रण अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है।इसमें 400 हर्ट्ज गति बैंडविड्थ है जिसमें 4 केएचजेड की पल्स चौड़ाई मॉड्यूलेशन आवृत्ति है और 23 ए का आउटपुट करंट है जो 57 ए पर चरम पर है2198-D057-ERS3 में 324-528V ACRMS (तीन-चरण) पर 15.6KW की आउटपुट शक्ति और 458-747V DC पर 24.5A DC की DC इनपुट करंट है।ड्राइव का नियंत्रण करंट 2 है24 वी डीसी पर गैर-ब्रेक मोटर के लिए.3 ए डीसी, और ब्रेक वाले मोटर के लिए 24 वी डीसी पर 8.3 ए डीसी और इसमें 4 ए की कुल वर्तमान वृद्धि है।2198-D057-ERS3 20% पर 252W की एक प्रतिशत नामित तापमान निर्भर शक्ति अपव्यय है, 354W 40%, 456W 60%, 558W 80%, और 660W 100% पर।

2198-D057-ERS3 इन्वर्टर का ऑपरेटिंग तापमान 0-50 डिग्री सेल्सियस (32-122 डिग्री सेल्सियस) है।फारेनहाइट) 5-95% गैर-संक्षेपण सापेक्ष आर्द्रता रेंज में और -40-70 डिग्री के तापमान रेंज में संग्रहीत किया जाता है. सेल्सियस (-40 -158 डिग्री फ़ारेनहाइट) इन्वर्टर को 1500 मीटर (4921 फीट) तक की ऊंचाई पर स्थापना के लिए डिज़ाइन किया गया है,लेकिन यह 1500 मीटर से ऊपर प्रत्येक 300 मीटर के लिए 3% की दर से गिरावट आएगी और यह भी 15G के परिचालन सदमे और 55-500Hz पर 2G कंपन का सामना करने के लिए बनाया गया है. 2198-D057-ERS3 का वजन लगभग 6.76Kg (14.9lb) है और इसका आयाम 252mm (9.92in) x 358mm (14.09in) x 55mm (2.17in) है। यह CE, c-UL, C-TICK, KC, ODVA, और OSHA-प्रमाणित है।

2198-D057-ERS3 एक Kinetix सर्वो ड्राइव है जो कि Kinetix 5700 ईथरनेट I/P सर्वो सिस्टम का हिस्सा है।यह सर्वो ड्राइव गति और स्थिति नियंत्रण को लागू करने के लिए Kinetix सर्वो मोटर्स के साथ इंटरफ़ेस के लिए प्रयोग किया जाता हैयह एम्बेडेड दोहरी आरजे45 ईथरनेट इंटरफेस संचार बंदरगाहों के माध्यम से ईथरनेट आई/पी पर एकीकृत गति नियंत्रण का समर्थन करता है।

2198-D057-ERS3 में 85 मिमी की मॉड्यूल चौड़ाई है और 9.92 x 3.35 x 17.0 इंच या 252 x 85 x 433 मिमी के भौतिक माप हैं और इसका वजन 14.9 पाउंड या 6.76 किलोग्राम है।यह शून्य स्टैकिंग स्थापना का समर्थन करता है और वायरिंग और स्थापना लागत को कम करने के लिए डिज़ाइन किया गया है.

यह सर्वो ड्राइव एक दो अक्षीय सर्वो ड्राइव और दो इथरनेट पोर्ट है। दो अक्ष क्षमता के साथ, it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
