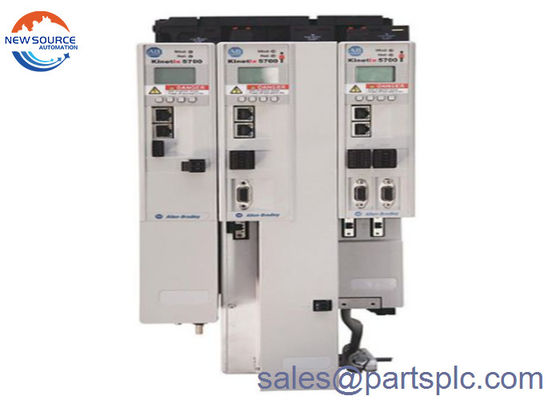

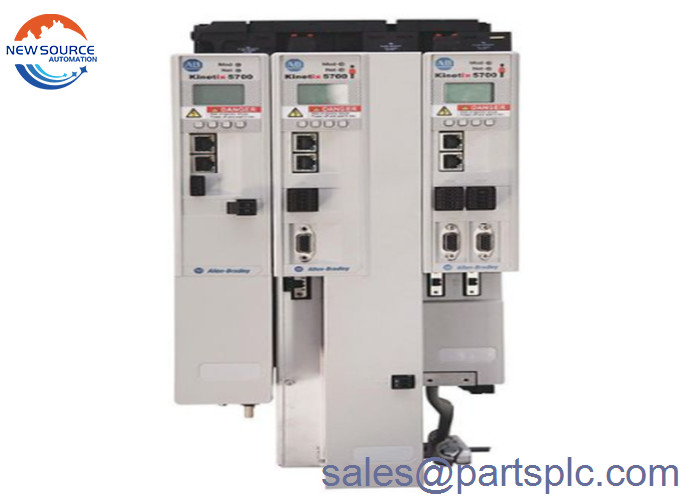

एलन ब्रैडली 2198-D020-ERS3 एक Kinetix 5700 दोहरे अक्ष मॉड्यूल है

2198-D020-ERS3

2198-D020-ERS3 एक Kinetix 5700 दो-अक्ष सर्वो ड्राइव है।यह एक हार्ड वायर्ड और एकीकृत सुरक्षा सुविधा के साथ ड्राइव को शामिल करता है जो एक सुरक्षित टॉर्क-ऑफ (STO) फ़ंक्शन और SIL CL3 और PLe सुरक्षा रेटिंग हैयह हाइपरफेस और डीएसएल एन्कोडर फीडबैक के लिए भी समर्थन प्रदान करता है। इसके दोहरे ईथरनेट पोर्ट रैखिक और डिवाइस स्तर रिंग (डीएलआर) दोनों टोपोलॉजी के लिए समर्थन प्रदान करते हैं।यह एकल तार और ट्यूनिंग-कम कमीशन का उपयोग करता है, स्थापना और स्थान की बचत को सरल बनाता है।

2198-D020-ERS3 ड्राइव की मॉड्यूल चौड़ाई 55 मिमी है। इसका आयाम 9.92 x 2.17 x 14.09 इंच है। और इसका वजन 9.17 पाउंड है।यह आरएमएस (मूल औसत वर्ग) मूल्यों और 11 पर 8A और 20A की एक निरंतर और पीक आउटपुट वर्तमान है.3A और 28.2A क्रमशः 0 पीक मूल्यों पर। 324 - 528V आरएमएस 3-चरण पर निरंतर आउटपुट शक्ति 5.5 किलोवाट है। इसमें 4 kHz की पीडब्ल्यूएम आवृत्ति और 330 °F की आंतरिक क्षमता है।

2198-D020-ERS3 सर्वो ड्राइव में बड़ी अक्ष संख्या और उच्च शक्ति की आवश्यकता वाली मशीनों के लिए सरल, शक्तिशाली और कॉम्पैक्ट डिजाइन है।ड्राइव में ईथरनेट/आईपी नेटवर्क के माध्यम से एक एकीकृत गति और सुरक्षा सुविधा हैइसके उच्च प्रदर्शन मोटर नियंत्रण और कम एकीकरण समय के साथ, यह विभिन्न उद्योगों जैसे पेय, डायपर मशीन,बैग मशीनें, टायर बनाने वाली मशीनें, ट्रे लोडर आदि।

2198-D020-ERS3 एक डबल एक्सिस मॉड्यूल है जो किनिटिक्स 5700 सर्वो सिस्टम से संबंधित है।इस अक्ष मॉड्यूल में एक दोहरी ईथरनेट संचार इंटरफ़ेस है जिसका उपयोग ईथरनेट आई/पी पर गति नियंत्रण को लागू करने और रैखिक और डिवाइस स्तर रिंग (डीएलआर) टोपोलॉजी से कनेक्ट करने के लिए किया जा सकता हैइस दो अक्षीय सर्वो ड्राइव में एक एकीकृत सुरक्षा सुविधा है और लोड ऑब्जर्वर रीयल-टाइम ट्यूनिंग तकनीक के माध्यम से उन्नत ट्यूनिंग करने में सक्षम है।

2198-D020-ERS3 डुअल एक्सिस मॉड्यूल में 5.5 kW की निरंतर आउटपुट शक्ति, 8.0 A की निरंतर आउटपुट करंट (rms), (0-pk) 11.3 A की निरंतर आउटपुट करंट, 20 की पीक आउटपुट करंट (rms) है।0 ए और पीक आउटपुट वर्तमान (0-पीक) 28.2 A. मॉड्यूल के द्वारा समर्थित अधिकतम बैंडविड्थ गति लूप के लिए 400 हर्ट्ज गति लूप के लिए और 1000 हर्ट्ज और 4 kHz वर्तमान लूप के लिए है जबकि पल्स चौड़ाई मॉड्यूलेशन (PWM) आवृत्ति 4 kHz है.

2198-D020-ERS3 में 458-747 VDC का मुख्य इनपुट वोल्टेज और 24VDC का कंट्रोल इनपुट वोल्टेज और 5.5A का इनपुट करंट है। इस दो-अक्षीय सर्वो ड्राइव मॉड्यूल में 0-460 VAC (rms) आउटपुट है,0-590 हर्ट्ज के 3-चरण और आवृत्ति रेंजमॉड्यूल का अधिकतम शॉर्ट सर्किट मूल्य 200,000 ए है।
