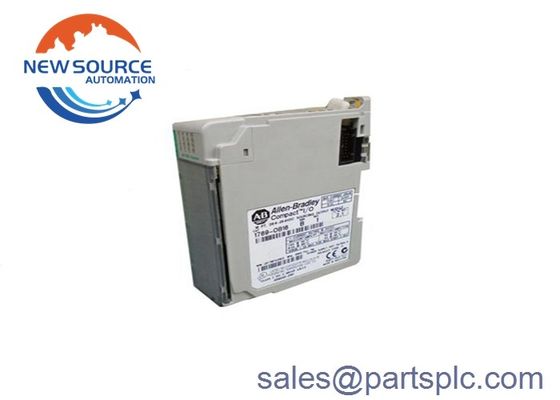

नया कारखाना सील 1769-OB16 /B CompactLogix 16 Pt 24VDC डी/ओ मॉड्यूल

1769-OB16


1769-OB16 कॉम्पैक्ट सॉलिड आउटपुट मॉड्यूल एलन ब्रैडली का एक उपकरण है जिसमें 24 वोल्ट के डीसी वोल्टेज स्रोत के साथ 16 आउटपुट हैं। 1769-OB16 मॉड्यूल में 20.4 से 26 के बीच एक कार्यशील वोल्टेज रेंज है।4 वोल्ट डीसी, और इसमें 0.1ms का देरी आउटपुट वोल्टेज और 1.0ms का ऑफ-मोड देरी आउटपुट है। 1769-OB16 में 5.1V पर 200mA का ड्राइव करंट है, और 2.11Watt पर गर्मी अपव्यय है।1769-OB16 एक मॉड्यूल है जिसमें 126.4V DC के आसपास 0.0mA रिसाव वर्तमान, और 1.0mA की एक न्यूनतम चालू स्थिति वर्तमान।
1769-OB16 में 1.0mA पर 1.0V (अधिकतम) ड्रॉप वोल्टेज (ऑन-स्टेट) है, और 30 डिग्री सेल्सियस (86 डिग्री फ़ारेनहाइट) पर 1.0 एम्पियर और 60 डिग्री सेल्सियस (140 डिग्री फ़ारेनहाइट) पर 0.5 एम्पियर है।फ़ारेनहाइट) प्रति बिंदु वर्तमान (अधिकतम)1769-OB16 में 30 डिग्री सेल्सियस (86 डिग्री फ़ारेनहाइट) पर 8.0 ए और 60 डिग्री सेल्सियस (140 डिग्री फ़ारेनहाइट) पर 4.0 ए का प्रति मॉड्यूल (अधिकतम) वर्तमान और 2.0 A 10ms के लिए दोहराने योग्य हर 2 सेकंड (सर्ज)यह आईईसी वर्ग 2 प्रबलित इन्सुलेशन से लैस है, जो 75 वोल्ट डीसी तक के वोल्टेज के खिलाफ सुरक्षा करता है। इसमें 8 मॉड्यूल, एक स्लॉट चौड़ाई है, और इसे डीआईएन रेल या पैनल माउंट पर लगाया जा सकता है।1769-OB16 मॉड्यूल के आयाम 4 हैं.65 x 1.38 x 3.43 इंच (118 x 35 x 87 मिमी), और 0.61 पाउंड (280 ग्राम) का वजन।

1769-OB16 एक माइक्रोलॉगिक्स 1500 और 1769 कॉम्पैक्टलॉगिक्स नियंत्रक संगत मॉड्यूल है। यह इलेक्ट्रॉनिक मॉड्यूल एक सोलह (16) चैनल 24VDC असतत आउटपुट मॉड्यूल है।इस मॉड्यूल में एक एकल आउटपुट समूह है जिसका उपयोग आमतौर पर 24VDC वोल्टेज के साथ काम करने वाले विद्युत भारों को ऊर्जा देने के लिए किया जाता है.

इस मॉड्यूल का उपयोग इंटरपोजिंग फ़ंक्शन के माध्यम से एसी भार को ऊर्जा देने के लिए भी किया जा सकता है। इंटरपोजिंग फ़ंक्शन के साथ रिले का उपयोग किया जाता है जिसमें आउटपुट मॉड्यूल रिले कॉइल को ऊर्जा देता है। एसी वोल्टेज,जैसे 120 / 240VAC रिले के संपर्कों के पार समाप्त होता है ताकि कनेक्टेड विद्युत भार के लिए एसी वोल्टेज के मार्ग की अनुमति दी जा सके.

यह मॉड्यूल एक एकल स्लॉट मॉड्यूल है जिसे सीधे 1769 कॉम्पैक्टलॉगिक्स असेंबली या माइक्रोलॉगिक्स 1500 नियंत्रक पर स्थापित किया जा सकता है।8 मॉड्यूल की बिजली आपूर्ति दूरी का पालन किया जाना चाहिएइसका अर्थ है कि इस मॉड्यूल की किसी भी स्थापना को बिजली की आपूर्ति से 8 मॉड्यूल से अधिक नहीं होना चाहिए। यदि माइक्रोलॉगिक्स 1500 नियंत्रक के साथ स्थापित किया जाता है, तो, इस मॉड्यूल के लिए आवश्यक है कि यह पावर सप्लाई से 8 मॉड्यूल से अधिक न हो।मॉड्यूल MocroLogix आधार मॉड्यूल के बगल में स्थापित है और एक प्रदान रिबन केबल के माध्यम से बैकप्लेन से जुड़ा हुआ है.
यह मॉड्यूल किसी भी 1769 CompactLogix नियंत्रक और 1769 CompactLogix पावर सप्लाई जैसे 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 के साथ उपयोग के लिए संगत है।इस मॉड्यूल में भाग संख्या 1769-RTBN18 के साथ एक टर्मिनल ब्लॉक का उपयोग किया जाता है. यह टर्मिनल ब्लॉक मॉड्यूल के साथ शिप किया जाता है. मॉड्यूल का तार लगाने के दौरान, ठोस तार के लिए 22-14 AWG और स्ट्रैन्ड वायर के लिए 22-16 AWG के तार आकारों का उपयोग करें.
