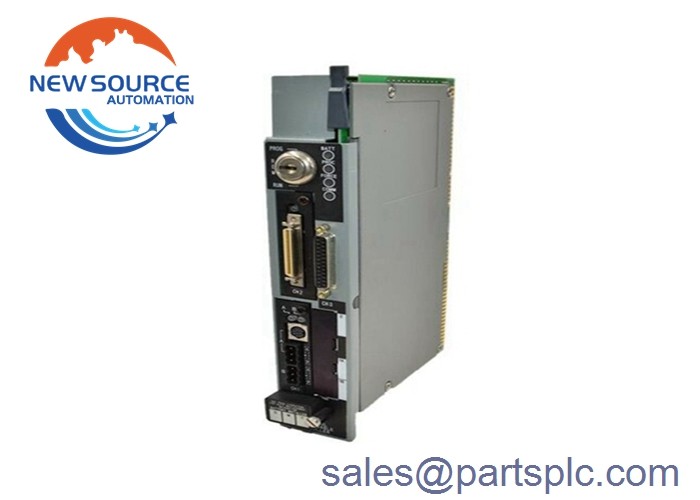

एलन ब्रैडली 1785-L60L सीरीज ए फर्मवेयर रेव डी प्रोसेसर मॉड्यूल

1785-L60L

1785-L60L पीएलसी-5 नियंत्रक श्रृंखला का सदस्य है। यह प्रोग्राम करने योग्य नियंत्रक पीएलसी-5 श्रृंखला पर आधारित किसी भी नियंत्रण प्रणाली के केंद्रीय भाग के रूप में कार्य कर सकता है।1785-L60L केंद्रीय बिंदु है जो स्थानीय नेटवर्क को आपस में जोड़ता है।, विस्तारित और दूरस्थ I/O मॉड्यूल विभिन्न प्रकार के संचार इंटरफेस पर, और जो नियंत्रण प्रणाली की रीढ़ के रूप में कार्य करता है।1785-L60L नियंत्रक में तीन एकीकृत संचार इंटरफेस हैं जिन्हें चैनल 1A के रूप में चिह्नित किया गया है, चैनल 1 बी, और चैनल 2. चैनल 1 ए और चैनल 1 बी दूरस्थ I / O स्कैनर, दूरस्थ I / O एडाप्टर या DH + संचार इंटरफेस के रूप में कार्य कर सकते हैं। 1785-L60L पर तीसरा संचार इंटरफ़ेस,चैनल 2, एक विस्तारित-स्थानीय I/O पोर्ट है। 1785-L60L नियंत्रक के सामने के पैनल पर चैनल 0 के रूप में चिह्नित 25-पिन कनेक्टर है। चैनल 0 एक ऑप्टिक रूप से अलग-थलग EIA RS232C पोर्ट है,जो ASCII और DF1 फुल-डुप्लेक्स और हाफ-डुप्लेक्स मास्टर प्रोटोकॉल के साथ-साथ हाफ-डुप्लेक्स स्लेव प्रोटोकॉल का समर्थन करता है. चैनल 0 में संचार इंटरफ़ेस की स्थिति को इंगित करने के लिए एक हरी रोशनी है। इसके अतिरिक्त एक 8-पिन मिनी डीआईएन कनेक्टर है जिसे चैनल 1 ए के रूप में चिह्नित किया गया है,जो चैनल 1A के समानांतर एक DH+ प्रोग्रामिंग टर्मिनल कनेक्शन है. दो तीन-पिन कनेक्टर सामने के पैनल के निचले हिस्से पर हैं. ये कनेक्टर चैनलों 1 ए और 1 बी के लिए हैं, और इन दो संचार बंदरगाहों दूरस्थ I / O स्कैनर के रूप में कार्य कर सकते हैं,दूरस्थ I/O एडाप्टर1785-L60L के फ्रंट पैनल पर, चैनल 2 के रूप में चिह्नित एक विशेष कनेक्टर है, जो एक विस्तारित स्थानीय I/O संपर्क के लिए है।

दूरस्थ I/O स्कैनर मोड नियंत्रक और दूरस्थ I/O डिवाइस के बीच I/O जानकारी पढ़ता और लिखता है। जब एक I/O स्कैनर के रूप में इस्तेमाल किया जाता है,1785-L60L अन्य नियंत्रकों के लिए एक पर्यवेक्षण नियंत्रक है जो एडाप्टर मोड में है और अन्य दूरस्थ I/O एडाप्टर के लिएजब चैनल 1A या चैनल 1B को रिमोट I/O एडाप्टर के रूप में कॉन्फ़िगर किया गया हो,1785-L60L नियंत्रक एक दूरस्थ I/O लिंक के माध्यम से पर्यवेक्षी नियंत्रक के साथ संवाद करते हुए नियंत्रक-निवासी I/O का प्रबंधन करता हैडीएच+ लिंक को 1785-एल60एल पर चैनल 1ए या 1बी पर कॉन्फ़िगर किया जा सकता है।डीएच+ संचार का उपयोग पीईआर-टू-पीईआर नेटवर्क बनाने के लिए किया जाता है जो अन्य पीएलसी-5 नियंत्रकों या नियंत्रण प्रणाली के अन्य उच्च स्तरीय घटकों के साथ है1785-L60L नियंत्रक का प्रोग्रामिंग DH+ लिंक के माध्यम से भी किया जा सकता है। DH+ लिंक का उपयोग करके, एक ही समय में कई नियंत्रकों को प्रोग्राम किया जा सकता है।डीएच+ लिंक के लिए केबल की अधिकतम लंबाई संचरण दर पर निर्भर करती हैयह महत्वपूर्ण है कि लिंक पर सभी उपकरणों को एक ही दर पर संवाद करने के लिए कॉन्फ़िगर किया जाए। यह लंबाई 3048 मीटर से 57.6 किलोबिट प्रति सेकंड की गति से 230 की गति के लिए 762 मीटर तक होती है।4 किलोबिट प्रति सेकंडएक विस्तारित स्थानीय I/O लिंक तब उपयोगी होता है जब एकल चेसिस में फिट होने से अधिक I/O आवश्यक होता है, लेकिन इसके लिए एक दूरस्थ I/O लिंक प्रदान करने की तुलना में अधिक गति की आवश्यकता होती है।1785-L60L और विस्तारित स्थानीय I/O एडाप्टर (the 1771-ALX) दूरस्थ I/O चेसिस में स्थापित I/O लिंक केबल के साथ परस्पर जुड़े हुए हैं जो एक विस्तारित स्थानीय I/O लिंक बनाते हैं. विस्तारित स्थानीय I/O लिंक केबल के 100 फीट तक सीमित है. यदि I/O चेसिस को नियंत्रक से अधिक दूर होने की आवश्यकता है, तो दूरस्थ I/O लिंक का उपयोग करें.विस्तारित स्थानीय I/O लिंक एक समानांतर लिंक है जो 1785-L60L नियंत्रक को अधिकतम 16 विस्तारित I/O चेसिस को स्कैन करने में सक्षम बनाता है. एक विस्तारित स्थानीय I / O पर रैक प्रति स्कैन समय 0.5 एमएस है। 1785-L60L में उपयोगकर्ता इंटरफ़ेस को आसान बनाने के लिए फ्रंट पैनल पर कई संकेतक हैं। संकेतक विभिन्न नियंत्रक स्थितियों को प्रदर्शित करते हैं।BATT चिह्नित संकेतक बैटरी की स्थिति प्रदर्शित करता है. PROC संकेतक वर्तमान नियंत्रक मोड दिखाता है. उदाहरण के लिए, यह हरा है जब नियंत्रक RUN मोड में है, और लाल जब कुछ गलत है।जब I/O बल सक्षम हों तो FORCE संकेतक काली रंग का हो. COMM संकेतक चैनल 0 संचार स्थिति से जुड़ा हुआ है. संचार चैनल 1A और 1B दोनों में समर्पित स्थिति संकेतक हैं. चैनल 2, विस्तारित स्थानीय I/O कनेक्शन के लिए उपयोग किया जाता है,एक विशेष स्थिति संकेतक है.
