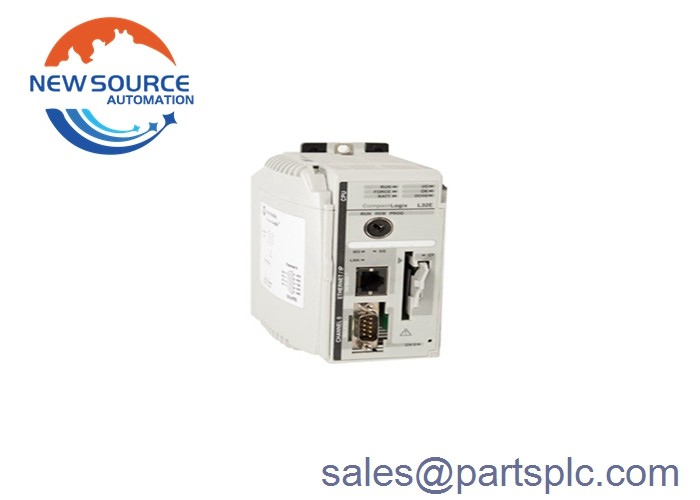

एलेन ब्रैडली CAT 1769-L32E सीरीज़ एक कॉम्पैक्ट लॉजिक 750KB नियंत्रक

1769-L32E

CompactLogix मॉड्यूलर नियंत्रक भाग संख्या 1769-L32E के साथ एक प्रोग्राम करने योग्य स्वचालन नियंत्रक (PAC) है जो द्वारा निर्मित है।यह नियंत्रक आम तौर पर मशीन नियंत्रण और मध्यम आकार की प्रक्रिया अनुप्रयोगों में प्रयोग किया जाता हैनियंत्रक में एक एकीकृत एक (1) RS232 और एक (1) ईथरनेट संचार पोर्ट है।

RS232 इंटरफेस का डिफ़ॉल्ट कॉन्फ़िगरेशन DF1 फुल-डुप्लेक्स, 19.2 Kbps, कोई समता नहीं, स्टेशन पता 0, कोई हैंडशेकिंग नहीं, BCC त्रुटि का पता लगाना, ऑटो डिटेक्ट एम्बेडेड प्रतिक्रियाएं,8 डेटा बिट्स और 1 स्टॉप बिट्स. यह डिफ़ॉल्ट कॉन्फ़िगरेशन डिवाइस के साथ प्रारंभिक संचार स्थापित करने के लिए मैन्युअल रूप से कॉन्फ़िगर किया जा सकता है.ऑटो-कॉन्फ़िगर शायद स्वचालित रूप से संचार सेटिंग्स का पता लगाने के लिए इस्तेमाल कियाइसी RS232 पोर्ट को ASCII प्रोटोकॉल इंटरफेस के रूप में भी कॉन्फ़िगर किया जा सकता है, जो आमतौर पर विनिर्माण प्रक्रिया में उपयोग किए जाने वाले बारकोड उपकरणों से जुड़ने के लिए है।

ईथरनेट संचार के लिए प्रारंभिक विन्यास की आवश्यकता होती है जो BOOTP-DHCP का उपयोग करके या RS232 इंटरफ़ेस के माध्यम से डाउनलोड करके किया जा सकता है।नियंत्रक को BOOTP मेजबान से जोड़ने के लिए एक ईथरनेट केबल की आवश्यकता है.

1769-L32E कॉम्पैक्ट लॉजिक कंट्रोलर एक अद्वितीय, कॉम्पैक्ट और लागत प्रभावी पैकेज में आता है। इसमें एक एकीकृत एक (1) ईथरनेट और एक (1) सीरियल संचार पोर्ट है।यह 1747-CP3 या 1756-CP3 केबल या एक ईथरनेट केबल के माध्यम से उपकरणों से कनेक्ट कर सकते हैंइसमें 750 केबी की एक एकीकृत उपयोगकर्ता मेमोरी है जिसमें भाग संख्या 1784-सीएफ128 के साथ कॉम्पैक्ट फ्लैश कार्ड का उपयोग करके विस्तार विकल्प है।

1769-L32E में 1769-BA के उपयुक्त भाग संख्या के साथ एक विनिमेय बैटरी है। यह नियंत्रक सोलह (16) कॉम्पैक्ट I/O मॉड्यूल तक की स्थापना का समर्थन करता है,दो विस्तार केबलों के माध्यम से कनेक्ट करने योग्य अधिकतम 3 I/O बैंक के साथ. 1769-L32E में 850 mA का (5 वोल्ट) डीसी ड्रॉ करंट और 6.5 वाट तक की गर्मी अपव्यय है। 1769-L32E को DIN माउंट या पैनल माउंट विधि का उपयोग करके आसानी से माउंट किया जा सकता है।डीआईएन माउंट में 30 जी का ऑपरेशनल शॉक रेटिंग और 50 जी का गैर-ऑपरेशनल शॉक रेटिंग है, जबकि पैनल के पास ऑपरेटिंग मोड में 30 जी का शॉक रेट है, और गैर-ऑपरेटिंग मोड में 50 जी का शॉक रेट है।
1769-L32E नियंत्रक के पास ऑपरेटिंग मोड में 5 G के कंपन रेटिंग है। यह 1.1 से 1.8 N-m के माउंटिंग टॉर्क बल का सामना कर सकता है।1769-L32E में 0 से 60 डिग्री सेल्सियस (32 से 140 डिग्री फ़ारेनहाइट) ऑपरेटिंग तापमान रेंज और -40 से 85 डिग्री सेल्सियस (-40 से 185 डिग्री फ़ारेनहाइट) भंडारण तापमान रेंज है, और 0 से 95% की एक गैर-संक्षेपण सापेक्ष आर्द्रता रेंज है। इस लॉगिक्स नियंत्रक के पास समूह 1 प्रमाणित उत्सर्जन स्तर (CISPA11) हैं और इसमें एक विशिष्ट खुला-शैली का आवरण है।एक स्ट्रैन्डेड तार के लिए सिफारिश तार का आकार 22 और 16 AWG के बीच है, जबकि एक ठोस तार 22 और 14 AWG के बीच नामित किया जाना चाहिए। यह मॉड्यूल लगभग 2 पाउंड का वजन करता है जब यह शिप किया जाता है और 8 x 8 x 5 इंच मापता है।
CompactLogix 1769 श्रृंखला विरासत एलन ब्रैडली पीएलसी श्रृंखला, पीएलसी 5 और एसएलसी 500 के लिए माइग्रेशन प्लेटफॉर्म के रूप में कार्य कर सकती है। 1769-एल 32 ई सहित CompactLogix 1769 उत्पादों की विस्तृत श्रृंखला,यह सुनिश्चित करता है कि पूर्व प्रोसेसर क्षमताओं को बनाए रखा और बढ़ाया जाता है.
