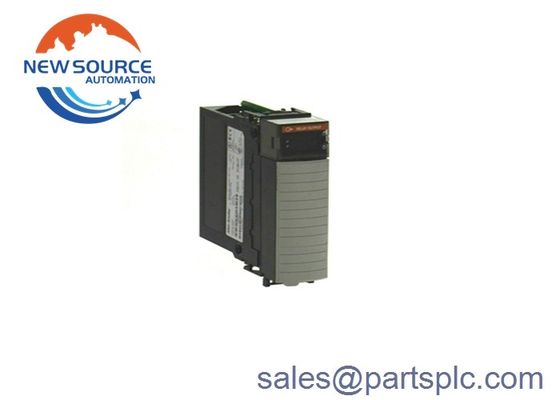

नया कारखाना सील AB 1756-OW16I SER A ControlLogix 16 Pt डिजिटल रिले मॉड्यूल

1756-OW16I

1756-OW16I एक सोलह (16) चैनल असतत आउटपुट मॉड्यूल है जो कंट्रोललॉगिक्स स्वचालन प्लेटफॉर्म का हिस्सा है। यह मॉड्यूल सामान्य रूप से खुले (एनओ) के संपर्क रूप के साथ रिले आउटपुट मॉड्यूल है।) व्यक्तिगत अलगाव के साथइस मॉड्यूल को सूखे संपर्क आउटपुट मॉड्यूल के रूप में भी जाना जा सकता है जो 5-125 वीडीसी और 10-240 वीएसी के वोल्टेज रेंज में संचालित होने के लिए संगत है।

1756-OW16I 1 A @ 5-30V DC; 0.5 A @ 48VDC; 0.22 A @ 125VDC; 1.5 A @ 120VAC, 50/60 Hz और 0.75 A @ 240VAC, 50/60 Hz के आउटपुट वर्तमान रेटिंग प्रदान करता है।इस मॉड्यूल में पायलट ड्यूटी के लिए C300/R150 का रेटिंग है.

प्रत्येक आउटपुट चैनल में दोनों सिग्नल संक्रमणों के लिए अधिकतम आउटपुट विलंब समय 10 एमएस होता है। यह बैकप्लेन @ 5.1 वीडीसी और 24 वीडीसी से कुल बैकप्लेन पावर ड्रॉ के साथ 4.4 वाट के साथ 150 एमए करंट खींचता है।

1756-OW16I के पास अधिकतम स्विचिंग आवृत्ति है एक (1) ऑपरेशन हर तीन (3) सेकंड या (0.3 हर्ट्ज नामित भार पर) 1.2 एमएस के औसत उछाल समय के साथ।आउटपुट संपर्कों में से प्रत्येक प्रतिरोधात्मक भार के साथ उपयोग किए जाने पर 300 kHz और प्रेरक भार के साथ उपयोग किए जाने पर 100 kHz तक काम करने की उम्मीद हैइसके अतिरिक्त, यह मॉड्यूल अनुसूचित आउटपुट का समर्थन करता है और डिफ़ॉल्ट सेटिंग के रूप में बंद के साथ FAULTED के दौरान अंतिम स्थिति, चालू या बंद रखने के लिए कॉन्फ़िगर किया जा सकता है। इसी तरह,आउटपुट राज्यों भी पिछले राज्य पर रखा जा सकता है, कार्यक्रम मोड के दौरान डिफ़ॉल्ट सेटिंग के रूप में बंद के साथ। यह मॉड्यूल एक हटाने योग्य टर्मिनल ब्लॉक (आरटीबी) के साथ दिया जाता है। इस मॉड्यूल के साथ उपयोग के लिए लागू आरटीबी 1756-टीबीसीएच और 1756-टीबीएस 6 एच हैं।

1756-ओडब्ल्यू16आई के आउटपुट देरी समय दोनों के लिए चालू करने के लिए बंद और बंद करने के लिए चालू करने के लिए 10 मिलीसेकंड है और यह दोनों 5 पर 150mA का एक बैकप्लेन वर्तमान खींचता है।1 वोल्ट और 24 वोल्ट डीसी और यह 4 का एक कुल बैकप्लेन शक्ति है.4 वाट. इसका 15.35 बीटीयू/घंटे का थर्मल डिस्पैशन है और 60 डिग्री सेल्सियस पर 4.5 वाट का डिस्पैशन करता है। प्रत्येक आउटपुट 10 एमए का न्यूनतम वर्तमान भार और 1 के वर्तमान रिसाव को समायोजित कर सकता है।5 mA प्रति बिंदु1756-OW16I संपर्क मॉड्यूल का प्रारंभिक संपर्क प्रतिबाधा 100 ओम है 6V, 1A पर और इसमें 0.3 हर्ट्ज की लोड-निर्भर स्विचिंग आवृत्ति है। इसका औसत उछाल समय 1 है।2 मिलीसेकंड 300 kHz प्रतिरोधात्मक और 100 kHz प्रेरक के अपेक्षित संपर्क जीवन के साथ. 1756-OW16I में समन्वित प्रणाली समय (CST) के संबंध में 16.7 सेकंड के सिंक्रनाइज़ेशन समय के साथ एक अनुसूचित आउटपुट है,और यह एक आधारभूत इन्सुलेशन प्रकार के साथ 250 वोल्ट की एक सर्किट अलगाव वोल्टेज है जो आउटपुट-टू-बैकप्लेन और आउटपुट-टू-आउटपुट के बीच 2 सेकंड के लिए 1350 वोल्ट एसी पर परीक्षण किया गया है. 1756-OW16I में T4 उत्तरी अमेरिका तापमान कोड और एक खुला आवरण है.इसका परिचालन तापमान 0 से 60 डिग्री सेल्सियस के बीच 5 से 95% नमी पर बिना संघनक के होता है.
