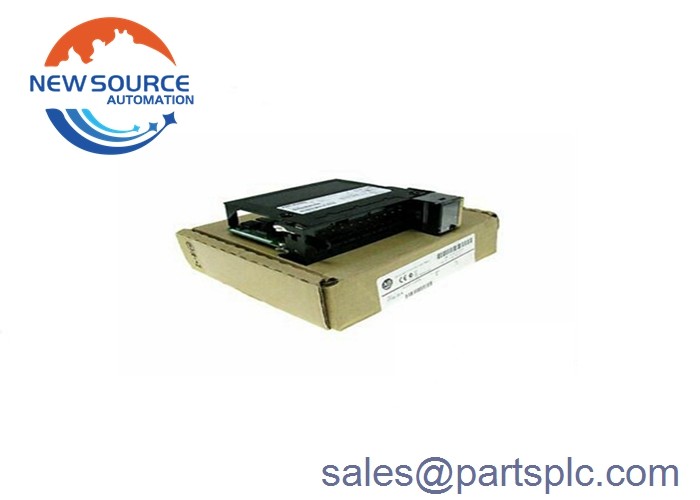

एलन ब्रैडली 1756-OF4 कंट्रोललॉगिक्स पीएलसी एनालॉग आउटपुट नया कारखाना सील

1756-OF4

1756-OF4 मॉड्यूल एक ControlLogix गैर-अलगाव आउटपुट मॉड्यूल है। इसमें 4 वोल्टेज या वर्तमान आउटपुट उपलब्ध हैं, जिसमें 21 एमए में 15 बिट्स का वर्तमान संकल्प है,650 nA/बिट 10 के पार 16 बिट्स के वोल्टेज रिज़ॉल्यूशन के लिए.5V, 320 μV/बिट। इसे फील्ड उपकरणों से कनेक्शन के लिए 20 पिन RTB, या रिमूवेबल टर्मिनल ब्लॉक आवास की आवश्यकता होती है। संगत RTBs 1756-TBSH और 1756-TBNH हैं।यह सुनिश्चित करने के लिए महत्वपूर्ण है कि चेसिस और बिजली की आपूर्ति पहले से ही स्थापित किया गया है और आरटीबी के साथ इसे करने के लिए मॉड्यूल स्थापित करने से पहले जमीन.

इस आउटपुट मॉड्यूल में डेटा का रोलिंग टाइमस्टैम्प, रिमूवल एंड इनसेशन अंडर पावर (आरआईयूपी), ऑनबोर्ड फीचर्स, मॉड्यूल रिज़ॉल्यूशन, निर्माता/उपभोक्ता संचार और कई डेटा प्रारूप हैं।इस मॉड्यूल के लिए उपलब्ध डेटा प्रारूप फ्लोटिंग-पॉइंट मोड और पूर्णांक मोड हैंयह मॉड्यूल चैनल डेटा का उपयोग करके मालिक-सुनने वाले नियंत्रक को दोष डेटा और स्थिति को भी मल्टीकास्ट कर सकता है।

1756-ओएफ4 मॉड्यूल में बैकप्लेन के लिए 5.1V डीसी का वोल्टेज और वर्तमान रेटिंग है, 24V डीसी के लिए अधिकतम 150 मिलीएम्पियर। इसमें 5 पर 150 मिलीएम्पियर का वर्तमान ड्राइव है।1V और 120 मिलीएम्पियर 24V पर और कुल बैकप्लेन शक्ति 5.8 W. इसकी बिजली की खपत 3.7 W बैकप्लेन पावर है और इसकी ओवरवोल्टेज सुरक्षा 24V DC है। मॉड्यूल की ओपन सर्किट डिटेक्शन केवल आउटपुट करंट के लिए है,लेकिन आउटपुट 0 से अधिक पर सेट किया जाना चाहिएइसमें शॉर्ट सर्किट सुरक्षा भी है जो 21 मिलीअम्पियर या उससे कम तक सीमित है।

0 से 20 मिलीअम्प के आउटपुट रेंज के साथ, इसमें क्रमशः 0 मिलीअम्प और -32768 काउंट्स का कम सिग्नल और उपयोगकर्ता काउंट और क्रमशः 21.2916 मिलीअम्प और 32767 काउंट्स का उच्च सिग्नल और उपयोगकर्ता काउंट है।+/- 10V के आउटपुट रेंज पर, मॉड्यूल की कम सिग्नल और उपयोगकर्ता संख्या क्रमशः -10.4336V और -32768 गिनती है और उच्च सिग्नल और उपयोगकर्ता संख्या क्रमशः 10.4336V और 32676 गिनती है।यह 1350V AC पर 2 सेकंड के लिए नियमित परीक्षण किया गया है और 250V का एक निरंतर अलगाव वोल्टेज है.

यह मॉड्यूल 2000 ओम से अधिक की वोल्टेज ड्राइव क्षमता और 0 से 750 ओम की वर्तमान ड्राइव क्षमता के रूप में।इसमें 12 एमएस फ्लोटिंग-पॉइंट का मॉड्यूल स्कैन समय और 0 की मॉड्यूल त्रुटि के साथ 8 एमएस पूर्णांक का स्कैन समय हैवोल्टेज के लिए रेंज का.15% और वर्तमान के लिए रेंज का 0.3%। इसका स्थिरता समय प्रतिरोधात्मक भार के साथ अंतिम मूल्य के 95% तक 2 एमएस से कम है। इसमें अधिकतम शक्ति अपव्यय 3 है।25 W (4 चैनल वर्तमान) और 10 का थर्मल अपव्यय.91 बीटीयू/घंटा

1756-OF4 एक एनालॉग आउटपुट मॉड्यूल है जो एनालॉग वोल्टेज और वर्तमान संकेत प्रदान करने में सक्षम है।इन आउटपुट संकेतों का उपयोग मॉड्यूलेटिंग उपकरणों और एक्ट्यूएटरों को चालू करने या रिकॉर्डरों द्वारा उपयोग के लिए संकेतों को पुनः प्रसारित करने के लिए किया जा सकता है, संकेतक, डेटा लॉगर और बाहरी नियंत्रक।
