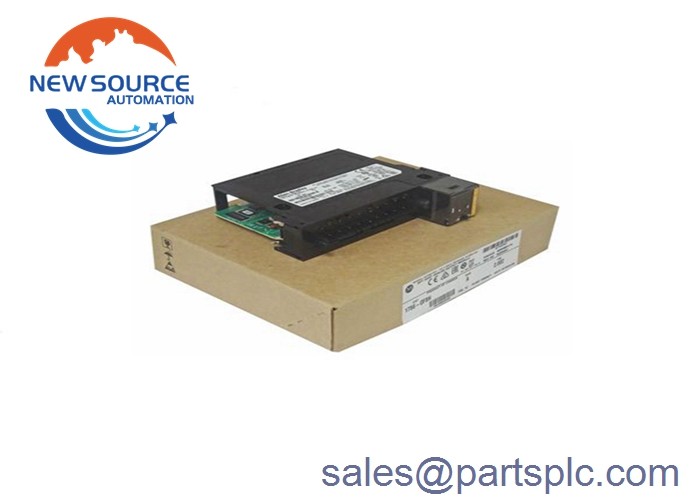

नया कारखाना सील 1756-OF8H SER A ControlLogix HART एनालॉग आउटपुट मॉड्यूल

1756-OF8H

1756-OF8H ControlLogix नियंत्रक मंच से एक एनालॉग आउटपुट मॉड्यूल है। इस मॉड्यूल में मुख्य रूप से आठ (8) वोल्टेज या वर्तमान आउटपुट चैनल हैं,0-20 mA और 4-20 mA वर्तमान आउटपुट संकेतों और +/-10VDC वोल्टेज आउटपुट संकेतों के लिए विन्यस्त1756-OF8H में सभी सिग्नल रेंज पर 15-16बिट का मॉड्यूल रिज़ॉल्यूशन है। यह आर-लेडर डीएसी का उपयोग करके आंतरिक डिजिटल टू एनालॉग कन्वर्टर (डीएसी) के साथ आता है,पूर्णांक मोड के डेटा प्रारूप के साथ मोनोटोनिकता बिना किसी लापता कोड रूपांतरण विधि (बाएं उचित), 2s पूरक) IEEE 32-बिट फ्लोटिंग-पॉइंट। यह मॉड्यूल एक 1756 कंट्रोललॉगिक्स चेसिस पर स्थापित है और केवल एक स्लॉट पर कब्जा करता है।यह स्थानीय आईओ मॉड्यूल और दूरस्थ आई/ओ मॉड्यूल घटक के रूप में कार्य कर सकता है. सिग्नल तारों के समापन के लिए, यह मॉड्यूल एक हटाने योग्य टर्मिनल ब्लॉक (आरटीबी) के साथ आता है। इस आरटीबी को 1756-टीबीएनएच या 1756-टीबीएसएच के साथ उपयोगकर्ता-परिभाषित यांत्रिक आरटीबी कुंजीकरण के साथ बदल दिया जा सकता है।1756-TBNH का प्रयोग करते समय लागू तार का आकार 0 है.33-2.1 मिमी2 (22-14 AWG) एकल तार कनेक्शन के लिए और 0.33...1.3 मिमी2 (22...16 AWG) डबल तार कनेक्शन के लिए। 1756-TBSH केवल एकल तार कनेक्शन का समर्थन करता है और तार 0.33...1 के लिए डिज़ाइन किया गया है।3 मिमी2 (22...16 AWG) तार का आकार. 1756-OF8H में 50V का निरंतर अलगाव वोल्टेज रेटिंग है। मॉड्यूल अलगाव केवल आउटपुट चैनलों के बीच बैकप्लेन तक है। प्रत्येक आउटपुट चैनल व्यक्तिगत अलगाव के साथ नहीं आता है।अतिरिक्त, मॉड्यूल के खुले सर्किट का पता लगाने का समय केवल वर्तमान विन्यास के लिए उपलब्ध है जब तक कि अधिकतम ओवरवोल्टेज सुरक्षा +/- 24 वीडीसी है।

1756-OF8H ControlLogix वोल्टेज/करंट एनालॉग आउटपुट मॉड्यूल by एक एनालॉग आउटपुट मॉड्यूल है जिसमें प्रति मॉड्यूल एक ही HART मॉडेम के साथ 8 वोल्टेज या वर्तमान आउटपुट हैं।यह -10 की एक चयन योग्य वोल्टेज/वर्तमान संकेत रेंज है.4336-10.4336V और 0-21.2916mA. 1756-OF8H में +/- 10V या 0-20mA का कुल आउटपुट रेटिंग और सभी रेंज के लिए 15-16 बिट का सिग्नल रिज़ॉल्यूशन है।यह भी 230 mA @ 5 की एक backplane वर्तमान खींचने है.1 वीडीसी और 230 एमए @ 24 वीडीसी, कुल बैकप्लेन शक्ति 6.54W है। इसमें 16.78 बीटीयू/घंटा का थर्मल डिसिपेशन और 4.92W का पावर डिसिपेशन है।1756-OF8H के पास आउटपुट चैनलों और बैकप्लेन के बीच 60 के लिए 1500V AC पर परीक्षण किए गए बुनियादी इन्सुलेशन के साथ 50V का एक अलगाव वोल्टेज है.

1756-OF8H, अन्य एनालॉग I/O मॉड्यूल के विपरीत, ओपन सर्किट डिटेक्शन प्रदान करता है और एक मूल्य पर सर्किट डिटेक्शन समय है जिसे 0.1 mA से नीचे सेट किया जाना चाहिए।इसका वर्तमान स्थिरीकरण समय बिना हार्ट के 23ms से थोड़ा कम है, और एचएआरटी के साथ 37 एमएस से नीचे और इसके वोल्टेज सेटलमेंट का समय प्रतिरोधात्मक भार के साथ 8.5 एमएस से 95% तक है। इसकी कैलिब्रेशन सटीकता (एचएआरटी के बिना) 0.1% (वोल्टेज) और 0.1% है।15% (वर्तमान) और इसकी मानक कैलिब्रेशन अंतराल लगभग 12 महीने है. 1756-OF8H में 100 V/deg C. या 200nA/deg C का ऑफसेट बहाव है और मॉड्यूल की कुल मॉड्यूल त्रुटि 0.15% (वोल्टेज) या 0.3% (वर्तमान) है। इसमें T4 उत्तरी अमेरिका, ATEX,और आईईसी तापमान कोड1756-ओएफ8एच के ऑपरेटिंग तापमान 0 डिग्री सेल्सियस से 60 डिग्री सेल्सियस के बीच 5-95% गैर-संक्षेपण सापेक्ष आर्द्रता पर होता है।




हमारे मुख्य उत्पाद

1 (यूएसए एबी) उत्पाद श्रृंखलाः 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 श्नाइडर (फ्रांस) उत्पाद: 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 जनरल इलेक्ट्रिक (यूएसए) उत्पाद श्रृंखलाः IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 ओवेशन (यूएसए) उत्पाद श्रृंखलाः 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 हनीवेल (यूएसए): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 बिक्री एबीबी (स्वीडन): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

Invensys Triconex (USA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A सीरीज सिस्टम (यूएसए): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 सीमेंस (जर्मनी): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

हमारी टीम के बारे में

हमारी कंपनी का मुख्यालय शीमेन, फ़ुज़ियान, चीन में है, और मूल कारखाने के साथ सीधे सहयोग करता है; एक पेशेवर बिक्री टीम, अपने स्वयं के इंजीनियर तकनीकी सहायता है,और अच्छी बिक्री के बाद सेवाबड़ी मात्रा में स्टॉक, मूल उत्पाद की गुणवत्ता और तेजी से डिलीवरी हमें अपने ग्राहकों का मजबूत समर्थक बनने, अंतिम उपयोगकर्ताओं के लिए समाधान प्रदान करने और पुनर्विक्रेताओं के लिए लाभ सुनिश्चित करने में मदद करती है।

पैकिंग और वितरण

1) 100% ब्रांड नई और मूल कारखाने की मुहर!

2) वारंटीः 1 वर्ष

3) पैकेजिंगः मूल पैकेजिंग कार्टन के साथ।

4)डिलीवरी का समय: डीएचएल,यूपीएस,फेडेक्स एक्सप्रेस शिपिंग में आमतौर पर 3-10 कार्यदिवस लगते हैं,जिस देश में डिलीवरी होती है,उस पर निर्भर करता है। दुर्लभ मामलों में,सख्त सीमा शुल्क निकासी से डिलीवरी का समय थोड़ा लंबा हो जाएगा।,कृपया धैर्य रखें।

5) शिपमेंट से पहले सभी सामानों का परीक्षण किया जाएगा।
