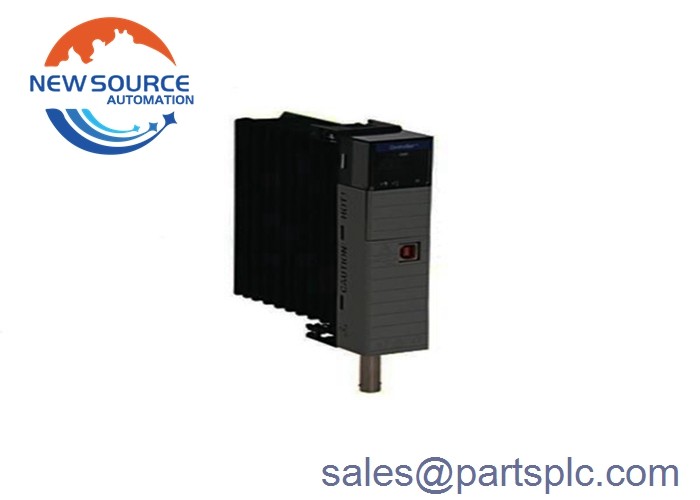

एलन ब्रैडली 1756-CN2R /A Rev 301 नियंत्रणLogix नियंत्रणनेट ब्रिज मॉड्यूल

1756-CN2R

1756-CN2R एक ControlLogix संचार मॉड्यूल है जो Logix नियंत्रक मंच का हिस्सा है।यह मॉड्यूल मुख्य रूप से रिडंडेंट कंट्रोलनेट नेटवर्क टोपोलॉजी में कनेक्टिविटी स्थापित करने के लिए उपयोग किया जाता है क्योंकि इसमें दो (2) बीएनसी कंट्रोलनेट पोर्ट हैंयह मॉड्यूल चेसिस के एक एकल सोट पर कब्जा करता है और मानक चेसिस के किसी भी उपलब्ध स्लॉट पर स्थापित किया जा सकता है जैसे कि 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 और मानक नियंत्रण लॉजिक पावर सप्लाई विशेष रूप से 1756-PA72/C के साथ इस्तेमाल किया, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B और अतिरिक्त बिजली आपूर्ति जैसे 1756-PA75R, 1756-PB75R, 1756-PSCA2.कंट्रोलनेट नेटवर्क एक बहु-नोड संचार नेटवर्क है जो ड्रॉप केबल का उपयोग करके ट्रंक लाइन पर कनेक्ट होने वाले नोड्स के साथ एक समाक्षीय केबल ट्रंक लाइन का उपयोग करता है. यह विशेष मॉड्यूल नेटवर्क से कनेक्शन के लिए 1786-आरजी 6 क्वाड शील्ड आरजी 6 समाक्षीय केबल का उपयोग करता है। 1756-सीएन 2 आर द्वारा 5 एमबीपीएस तक ट्रांसमिशन गति का समर्थन किया जाता है। दोहरी कंट्रोलनेट पोर्ट के अलावा,1756-CN2R एक (1) यूएसबी पोर्ट के साथ भी आता है जो पूर्ण गति पर 12 एमबीपीएस ट्रांसमिशन दर का समर्थन करता है। इसका उपयोग डेटा संचार उद्देश्यों के लिए नहीं किया जा सकता है। This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersयह मानव मशीन इंटरफ़ेस (एचएमआई) उपकरणों और पर्यवेक्षी नियंत्रण और डेटा अधिग्रहण (एससीएडीए) प्रणालियों के साथ संवाद करने के लिए भी हो सकता है।यह 128 लॉगिक्स कनेक्शन और अधिकतम 131 संचार कनेक्शन का समर्थन करता है.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functions1756-CN2R में अधिकतम 128 लॉगिक्स संचार कनेक्शन हैं।इसमें 5 पर 1300mA का ड्रॉप करंट है।.1V DC और एक 3mA का 24V DC पर और यह 22.5 BTU/hr पर 6.6W गर्मी फैलाता है। इसमें 30V DC अलगाव वोल्टेज है जिसमें मूल अलगाव का परीक्षण ControlNet और सिस्टम के बीच 500V पर एक मिनट के लिए किया गया है।1756-CN2R में डबल कंट्रोलनेट बीएनसी है, एक ControlNet RJ45 और अन्य उपकरणों के साथ कनेक्शन और संचार के लिए एक एकल USB 1.1 पोर्ट।यह एक खुला संलग्नक प्रकार में आता है और T4 आईईसी तापमान कोड और T4A उत्तरी अमेरिकी तापमान कोड पर नामित है1756-CN2R ऑपरेटिंग तापमान 0 से 60 डिग्री सेल्सियस (32 से 140 डिग्री फारेनहाइट) के बीच 5-95% गैर-संक्षेपण सापेक्ष आर्द्रता पर होता है,और यह 30G की एक परिचालन सदमे दर और 10-500Hz पर 2G की एक अधिकतम कंपन है.
