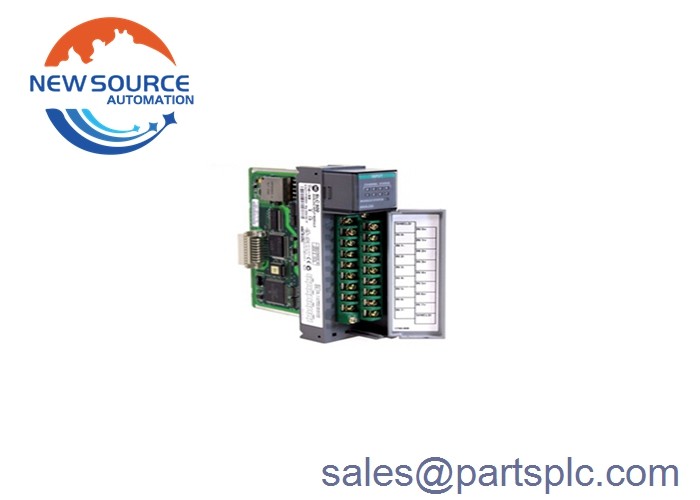

एलन ब्रैडली 1746-बीटीएम सीरीज बी एसएलसी 500 बैरल तापमान नियंत्रण मॉड्यूल

1746-बीटीएम

एलन ब्रैडली 1746-बीटीएम एसएलसी 500 प्रणाली के लिए एक बैरल तापमान नियंत्रण मॉड्यूल है।यह एक बुद्धिमान I/O मॉड्यूल है जो तापमान नियंत्रण अनुप्रयोगों के लिए ऑटोट्यून हीट/कूल्ड पीआईडी लूप के 4 क्षेत्रों को समायोजित करता है. इसके 4 एनालॉग इनपुट में से प्रत्येक एक पीआईडी लूप के लिए नियंत्रित चर (सी) के रूप में कार्य करता है। प्रत्येक लूप के लिए, मॉड्यूल पर एक ट्यूनिंग-सहायता प्रक्रिया (टीएपी) एल्गोरिथ्म और एक पीआईडी एल्गोरिथ्म किया जाता है;प्रत्येक लूप का manipulated variable (M) output, या तो एक numerical value के रूप में या एक time-proportioned output (TPO) signal के रूप में मॉड्यूल से SLC प्रोसेसर की data table में भेजा जाता है।एक सीढ़ी तर्क या तो एक डिजिटल आउटपुट मॉड्यूल के लिए टीपीओ संकेत या एक एनालॉग आउटपुट मॉड्यूल के लिए एम संख्यात्मक मूल्य भेज सकते लूप बंद करने के लिए.

1746-बीटीएम में 4 बैकप्लेन और चैनल-टू-चैनल अलग-थलग इनपुट हैं, जिसमें 5 वोल्ट पर 110 एमए और 24 वोल्ट पर 85 एमए का बैकप्लेन करंट लोड है।इनपुट वोल्टेज के साथ इसके थर्मोकपल एनालॉग इनपुट -50 से 50 एमवी और -100 से 100 एमवी हैंइसकी ए/डी रूपांतरण प्रक्रिया सिग्मा-डेल्टा मॉड्यूलेशन का उपयोग करती है और इसमें 16-बिट रिज़ॉल्यूशन और 16-बिट हस्ताक्षरित पूर्णांक डेटा प्रारूप है। इसमें 1000 वोल्ट अलगाव वोल्टेज और 8 हर्ट्ज चैनल बैंडविड्थ है।.कनेक्शन के लिए, एक 1746-RT32 I/O मॉड्यूल का उपयोग किया जा सकता है। यह इकाई एक SLC 500 चेसिस में स्थापना के लिए एक एकल स्लॉट का उपयोग करती है और स्व-कैलिब्रेशन प्रदान करती है,पीआईडी लूपों का ऑटो-ट्यूनिंग (बैरल तापमान नियंत्रण लूपों को ट्यूनिंग करने के लिए अनुकूलित), स्व-निदान और इनपुट ओपन-सर्किट का पता लगाने सहित थर्मोकपल ब्रेक। यह SLC 5/01 प्रोसेसर को छोड़कर सभी SLC 500 प्रोसेसर के साथ संगत है।

1746-बीटीएम एक बैरल तापमान नियंत्रण मॉड्यूल है जिसका उपयोग बंद लूप तापमान नियंत्रण अनुप्रयोगों को लागू करने में किया जाता है।

इस मॉड्यूल को चार (4) आनुपातिक-अंतर्निहित-उत्पाद (पीआईडी) लूप प्रदान करने के लिए डिज़ाइन किया गया है। प्रक्रिया चर (पीवी) इनपुट मॉड्यूल के किसी भी चार (4) थर्मोकपल इनपुट चैनलों से वायर्ड है।इस मॉड्यूल के समर्थित थर्मोकपल प्रकार प्रकार जे और के थर्मोकपल हैं.

मॉड्यूल में कॉन्फ़िगर करने योग्य और बुद्धिमान प्रतिक्रिया है जब टूटी हुई सेंसर इनपुट का पता लगाया जाता है। कॉन्फ़िगर करने योग्य प्रतिक्रियाएं अक्षम लूप हैं, वीवी को टीसी ब्रेक नियंत्रण मूल्य को तोड़ने के लिए मजबूर करें,मैनुअल आउटपुट या अमान्य सेटिंग पर CV बल का प्रतिशत. टीसी ब्रेक प्रतिक्रिया के लिए निर्णय प्रक्रिया के अनुसार आधारित होना चाहिए त्रुटि या विफलता-सुरक्षित स्थिति के दौरान सुरक्षित स्थिति.बैरल तापमान नियंत्रण मॉड्यूल उपयुक्त अलार्म WORD और बिट्स को सक्षम करके लूप अलार्म के समर्थन विन्यास.

इस मॉड्यूल का बैरल नियंत्रण मोड भी चयन योग्य है। उपयोगकर्ता बैरल नियंत्रण को चालू और बंद कर सकता है।ऐसे अनुप्रयोगों के लिए बैरल नियंत्रण का प्रयोग करें जिनके लिए केवल हीट नियंत्रण या वैकल्पिक हीटिंग / कूलिंग की आवश्यकता होती है. ऐसे अनुप्रयोगों के लिए गैर-बैरल नियंत्रण का प्रयोग करें जिनके लिए केवल गर्मी, केवल ठंडा या हीट और कूलिंग नियंत्रण क्रियाओं की आवश्यकता होती है।
