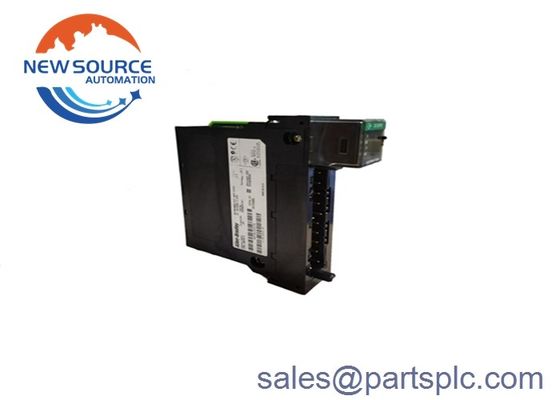

नया कारखाना सील AB 1756-IF16 SER A ControlLogix 16 Pt इनपुट मॉड्यूल 1756IF16

1756-IF16

1756-IF16 एक ControlLogix एनालॉग इनपुट मॉड्यूल है। यह मॉड्यूल वर्तमान और वोल्टेज संकेत जैसे कि ±10V, 0-10V, 0-5V और 0-20 mA को स्वीकार करता है।यह मॉड्यूल सिग्नल वायरिंग कॉन्फ़िगरेशन के तीन (3) प्रकारों का समर्थन करता है जैसे कि एकल-अंत, अंतर और उच्च गति अंतर वायरिंग. समर्थित वायरिंग कॉन्फ़िगरेशनों में, एकल-अंत वायरिंग शोर के प्रति सबसे संवेदनशील है और इसका उपयोग संकेतों के साथ किया जाना चाहिए जिनके पास एक सामान्य आधार है।शोर के प्रति संवेदनशीलता बढ़ाने के लिए, अंतर वायरिंग विधि का उपयोग किया जाता है जबकि उच्च गति अंतर वायरिंग का उपयोग उन प्रणालियों में किया जाता है जिन्हें इनपुट संकेतों के सापेक्ष तेजी से डेटा अपडेट की आवश्यकता होती है।

एकल अंत वायरिंग के साथ, मॉड्यूल एक सोलह (16) चैनल एनालॉग इनपुट मॉड्यूल बन जाता है। इसी तरह,मॉड्यूल एक आठ (8) चैनल एनालॉग इनपुट मॉड्यूल के लिए कम कर दिया जाता है जब अंतर वायरिंग के साथ इस्तेमाल कियाइसके अतिरिक्त, मॉड्यूल एक चार (4) चैनल एनालॉग इनपुट मॉड्यूल बन जाता है जब मॉड्यूल को हाई-स्पीड डिफरेंशियल वायरिंग के रूप में वायर्ड किया जाता है।

1756-IF16 व्यक्तिगत संकल्प 320 μV/count (15 बिट्स + साइन द्विध्रुवीय) @ ±10.25V इनपुट रेंज; 160 μV/count (16 बिट्स) @ 0-10.25V इनपुट रेंज; 80 μV/count (16 बिट्स) @ 0-5.125V इनपुट रेंज और 0.32 μA/count (16 बिट्स) @ 0-20.5 mA. इस मॉड्यूल में स्कैन समय है जो भिन्न होता है जैसे कि एकल-अंत के लिए 16-488 एमएस; अंतर वायरिंग के साथ 8-244 एमएस और उच्च गति अंतर वायरिंग के साथ 5-122 एमएस।इसमें सिग्मा-डेल्टा पद्धति का उपयोग करते हुए एक अंतर्निहित एनालॉग-टू-डिजिटल कनवर्टर सर्किट्री है. परिवर्तित डेटा पूर्णांक मोड (बाएं उचित, 2 एस पूरक) IEEE 32-बिट फ्लोटिंग पॉइंट डेटा प्रारूप के बाद संग्रहीत किया जाता है। इस मॉड्यूल में 0 से बेहतर की एक कैलिब्रेटेड सटीकता है।इनपुट वोल्टेज के लिए रेंज का 05% और 0वर्तमान इनपुट के लिए रेंज का.15%।

1756-IF16 को तीन अलग-अलग तरीकों का उपयोग करके वायर्ड किया जा सकता है, जो उपयोगकर्ता और आवेदन की आवश्यकताओं के आधार पर होता है जैसे कि एकल-अंत वायरिंग, अंतर वायरिंग,और उच्च गति मोड अंतर वायरिंग. सिंगल-एंड वायरिंग विधि सबसे अच्छी है जब सभी इनपुट डिवाइस एक आम जमीन से बंधे हों। यह अंतर प्राप्त करने के लिए सिग्नल इनपुट के एक पक्ष की तुलना करने के लिए सिग्नल ग्राउंड के लिए है,जो फिर नियंत्रक के लिए डिजिटल डेटा उत्पन्न करने में मॉड्यूल द्वारा उपयोग किया जाता हैजब अनुप्रयोगों के पास एक सामान्य आधार नहीं है या अलग-अलग सिग्नल जोड़े हो सकते हैं, तो अंतर वायरिंग विधि का उपयोग करने की सिफारिश की जाती है।यह वायरिंग विधि उन वातावरणों के लिए भी है जहां बेहतर शोर प्रतिरोध की आवश्यकता होती हैअंतर मोड में चैनल एक दूसरे से पूरी तरह पृथक नहीं होते हैं।एक चैनल किसी अन्य चैनल की रीडिंग को प्रभावित कर सकता है यदि कई अंतर इनपुट संकेतों में अलग-अलग वोल्टेज सामान्य संदर्भ हैं. जब ऐसा होता है, उपयोगकर्ताओं को अलग मॉड्यूल पर इनपुट तार या एक अलग इनपुट मॉड्यूल के साथ गैर अलग मॉड्यूल की जगह चाहिए. 8 कनेक्शन इस मोड में अनुमति दी जाती है. अंत में,उच्च गति मोड अंतर वायरिंग विधि सबसे तेज़ संभव डेटा अपडेट की अनुमति देती हैहालांकि, उच्च गति मोड का उपयोग करने में सक्षम होने के लिए उपयोगकर्ताओं के लिए कुछ शर्तों की आवश्यकता होती है। सबसे पहले, यह अंतर वायरिंग विधि का उपयोग करता है। दूसरा,जब इस मोड में मॉड्यूल पर हर चार चैनलों में से केवल एक का उपयोग किया जा सकता है. 1756-IF16 मॉड्यूल की बिजली की खपत 2.3 वाट है और इसमें 2.33 वाट की कुल बैकप्लेन शक्ति है। इनपुट रेंज ± 10 वोल्ट, 0 से 10 वोल्ट, 0 से 5 वोल्ट, या 0 से 20 एमए है।

5.1 वोल्ट पर इस मॉड्यूल का वर्तमान उपयोग 150 mA है, या 24 वोल्ट पर 65 mA है। बैकप्लेन का वोल्टेज और वर्तमान रेटिंग 5.1 वोल्ट DC, अधिकतम 150 mA और अधिकतम 24 वोल्ट DC 65 mA है।.इनपुट करंट रेंज 4 से 20 mA है और इनपुट वोल्टेज रेंज -10 से 10 वोल्ट है और 100VA तक सीमित है। वोल्टेज शक्ति अपव्यय लगभग 2 है।3 वाट और वर्तमान शक्ति अपव्यय 3 है.9 वाट. वोल्टेज के लिए थर्मल अपव्यय 7.84 बीटीयू/घंटा और वर्तमान के लिए 13.3 बीटीयू/घंटा है। इसमें 30 वोल्ट डीसी (वोल्टेज) और 8 वोल्ट डीसी (वर्तमान) की अधिकतम ओवरवोल्टेज सुरक्षा भी है।
