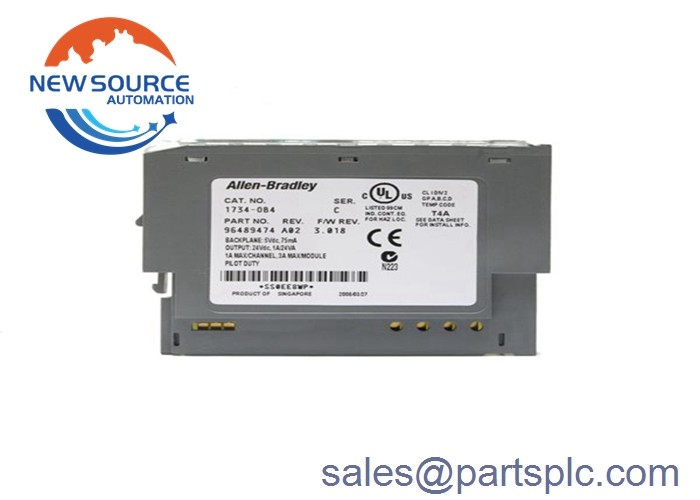

एलन ब्रैडली 1734-OB4E /C POINT I/O डिजिटल डीसी सोर्सिंग आउटपुट मॉड्यूल

1734-OB4

1734-OB4 एक POINT I/O डिस्क्रीट आउटपुट मॉड्यूल है। यह डिस्क्रीट आउटपुट मॉड्यूल चार (4) गैर-पृथक सोर्सिंग आउटपुट चैनलों की विशेषता है,आमतौर पर अंतिम नियंत्रण तत्वों (FCE) जैसे कि ON/OFF वाल्वों को चालू करने के लिए उपयोग किया जाता है, रिले और अन्य एक्ट्यूएटर्स. इसका उपयोग पायलट लैंप, एलान पैनल और अन्य समान असतत उपकरणों जैसे संकेत उपकरणों को ऊर्जा देने के लिए भी किया जा सकता है।1734-OB4 जैसे असतत आउटपुट मॉड्यूल का उपयोग आउटपुट चैनलों को उपयुक्त डेटा मानचित्र से जोड़कर मैनुअल या स्वचालित नियंत्रण को लागू करने के लिए किया जा सकता है, जो डिजाइन तर्क के अनुसार ट्रिगर किया जाता है। 1734-OB4 8-बिट रजिस्टर का उपयोग करता है मैप करने और तर्क निष्पादन के परिणाम को स्थानांतरित करने के लिए। 8-बिट रजिस्टर के भीतर, केवल बिट 0, 1, 2,और 3 का प्रयोग किया जाता है, आउटपुट चैनलों के लिए आवंटित 0, 1,2, और 3. 1734-OB4 आउटपुट चैनलों को एक बाहरी सीसी पावर सप्लाई द्वारा 10-28.8VDC की रेंज के साथ 24VDC के नाममात्र वोल्टेज के साथ आपूर्ति की जाती है।प्रत्येक आउटपुट चैनल 1 की निरंतर धारा प्रदान करने में सक्षम है.0 A प्रति आउटपुट, 3.0 A अधिकतम प्रति मॉड्यूल से अधिक नहीं। 1734-OB4 इलेक्ट्रॉनिक सर्किट को माउंटिंग बेस के माध्यम से स्थापित POINTBus बैकप्लेन कनेक्शन के माध्यम से संचालित किया जाता है।1734-OB4 असतत आउटपुट मॉड्यूल की आवश्यक POINTBus धारा 5VDC पर 75 mA है, जिसमें 1 की शक्ति अपव्यय है.2W और 4.1 BTU/hr का थर्मल अपव्यय। 1734-OB4 को सीधे किसी भी नियंत्रक पर स्थापित नहीं किया जा सकता है। इसे 1734 संचार एडाप्टर के साथ पॉइंट I/O रैक के भीतर रहना चाहिए।1734-OB4 मॉड्यूल एक हटाने योग्य टर्मिनल ब्लॉक के साथ एक माउंटिंग आधार पर स्थापित है. माउंटिंग बेस डीआईएन रेल संलग्नक के साथ-साथ आउटपुट मॉड्यूल के इंटरफेस को POINTBus बैकप्लेन के लिए प्रदान करता है.हटाने योग्य टर्मिनल ब्लॉक (आरटीबी) का उपयोग बाहरी बिजली आपूर्ति और फील्ड वायरिंग के समापन बिंदु प्रदान करने के लिए किया जाता है. संगत माउंटिंग और वायरिंग सामान 1734-टीबी या 1734-टीबीएस वायरिंग आधार विधानसभा हैं। मॉड्यूल के नामित जीवनकाल को अधिकतम करने के लिए,-20 से कम और +55 °C से अधिक के तापमान में उतार-चढ़ाव वाले वातावरण में 1734-OB4 का संचालन करें (-4...+131 °F) अधिकतम 55 °C (131 °F) के आसपास के वायु तापमान के साथ।मॉड्यूल के थर्मल अपव्यय को ध्यान में रखते हुए एक संलग्नक के आंतरिक तापमान को नियंत्रित करने के लिए उपयुक्त तापमान या जलवायु नियंत्रण उपकरण स्थापित करेंमॉड्यूल को चालू करने से पहले, मॉड्यूल को ठंडा करने के लिए प्राकृतिक वायु प्रवाह की अनुमति देने के लिए सुरक्षात्मक पेपर स्ट्रिप्स को हटा दें।






मुख्य ब्रांड

1सीमेंस: एस-200, एस-300, एस-400, एस-1500, एस-5, सीमेंस मूर

2एलन ब्रैडली: कंट्रोललॉगिक्स 1756 सीरीज पीएलसी, सीपीयू, ए / ओ, आई / ओ, पावर सप्लाई, टच स्क्रीन, कॉम्पैक्टलॉगिक्स 1769 सीरीज, एसएलसी 500 1747/1746 सीरीज, पीएलसी-5 1771/1785 सीरीज

3एबीबी: एसी 800 एम श्रृंखला नियंत्रक, आई/ओ मॉड्यूल, एसी 800 एफ श्रृंखला नियंत्रक मोल्ड, 800 एक्सए श्रृंखला मॉड्यूल, बेली INFI 90 मॉड्यूल, डीएसक्यूसी रोबोट मॉड्यूल और भागों, एडवांट ओसीएस सिस्टम भागों

4. TRICONEX (3009 3625 3721)

5फॉक्सबोरो (FBM201 FBMSVH)

6मॉडिकॉन प्रीमियम, टीएसएक्स माइक्रो



हमारी कंपनी के बारे में

नई स्रोत स्वचालन कं, लिमिटेड Xiamen के सुंदर तटीय शहर में स्थित है। स्पेयर पार्ट्स के लिए कई वर्षों के लिए, एक पेशेवर बड़े पैमाने पर प्रणाली में लगे हुए है (केंद्रीय वितरित नियंत्रण प्रणाली,प्रोग्राम करने योग्य नियंत्रक, रिडंडेंट फॉल्ट-टॉलरेंट कंट्रोल सिस्टम, रोबोट कंट्रोल सिस्टम, सर्वो कंट्रोल सिस्टम, विश्व प्रसिद्ध ब्रांड डीसीएस सिस्टम स्पेयर पार्ट्स की बड़ी पेशेवर बिक्री,मुख्य व्यवसाय के लिए औद्योगिक स्वचालन के साथवैज्ञानिक अनुसंधान एवं विकास, तकनीकी नवाचार, इंजीनियरिंग सेवा केंद्र के एकीकरण में व्यापार और उद्योग स्थापित किया गया।



उत्पाद पैकेजिंग

1.स्टॉक में आइटम के लिए, हम भुगतान प्राप्त करने के बाद 3-5 दिनों में आप के लिए जहाज जाएगा.

2हम डीएचएल, यूपीएस, फेडेक्स, टीएनटी और ईएमएस के माध्यम से दुनिया भर में शिपिंग कर सकते हैं।

3यदि आपके पास शिपिंग एजेंट है तो कृपया शिपमेंट से पहले हमें बताएं।
