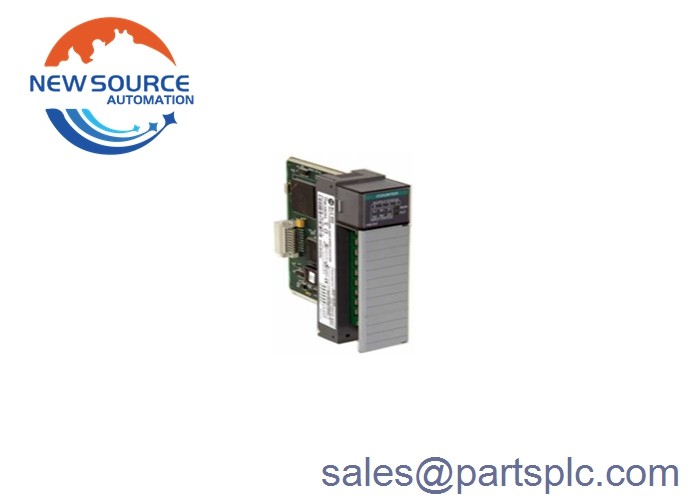

एलन ब्रैडली 1746-HSCE2 SLC 500 इनपुट मॉड्यूल हाई-स्पीड इनपुट मॉड्यूल

1746-HSCE2

1746-HSCE2 SLC 500 इनपुट मॉड्यूल हाई स्पीड इनपुट मॉड्यूल

1756-HSCE2 एक बहु-चैनल हाई-स्पीड काउंटर मॉड्यूल है। यह मॉड्यूल एक बुद्धिमान मॉड्यूल है, जिसका उपयोग गिनती, कुल करने के विशिष्ट उद्देश्यों के लिए किया जाता है,स्थिति निगरानी और अन्य उच्च गति अनुप्रयोग. यह मॉड्यूल 4.2VDC से 12VDC और 10VDC से 30VDC की इनपुट वोल्टेज रेंज के साथ ±A1, ±B1, ±Z1, ±A2, ±B2, और ±Z2 के साथ आता है।यह आठ (8) आउटपुट के साथ भी प्रदान किया जाता है जिसमें चार (4) आभासी और चार (4) वास्तविक 5-30 वीडीसी सोर्सिंग आउटपुट शामिल हैं।.

इस मॉड्यूल के इनपुट चैनल 475 एनएस की न्यूनतम पल्स चौड़ाई के संकेतों को 200 एनएस के न्यूनतम पल्स पृथक्करण और 1 मेगाहर्ट्ज की अधिकतम इनपुट आवृत्ति के साथ स्वीकार करते हैं।इस मॉड्यूल में 1000V का बैकप्लेन अलगाव और 500V का चैनल से आउटपुट अलगाव हैमॉड्यूल के प्रत्येक चैनल का इनपुट वोल्टेज रेंज 4.2V dc से 12V dc है जब 5VDC पर काम किया जाता है और 10V dc से 30V dc जब 24VDC पर काम किया जाता है।

मॉड्यूल के आउटपुट विनिर्देशों में 5-30 वीडीसी की आउटपुट वोल्टेज रेंज शामिल है जिसमें अधिकतम ऑन-स्टेट आउटपुट करंट प्रति चैनल 1.0 ए है जबकि मैक्स. ऑन-स्टेट करंट प्रति मॉड्यूल 2 है।40°C और 1 पर 0 A.5 A 60°C पर। अधिकतम ऑन-स्टेट वोल्टेज ड्रॉप 0.5V और अधिकतम ऑफ-स्टेट लीक करंट 100 μA है। 1746-HSCES में 1000V का बैकप्लेन आइसोलेशन और 500V का आउटपुट टू इनपुट आइसोलेशन है।

इस मॉड्यूल को दोनों दिशाओं में गिनती करने के लिए कॉन्फ़िगर किया जा सकता है। यह चार (4) पल्स काउंटर या दो (2) क्वाड्रेटर काउंटर तक का समर्थन करता है। प्रत्येक मॉड्यूल काउंटर +/- 8,388,607, रैखिक या रिंग काउंटर के रूप में कॉन्फ़िगर किया गया है। इस काउंटर मॉड्यूल में संकेतों को संसाधित करने के लिए एक समर्पित प्रोसेसर है।यह पूरे SLC 500 प्रणाली में और 1747-ASB SLC रिमोट I/O एडाप्टर (RIO) मॉड्यूल के साथ एक RIO घटक के रूप में इस्तेमाल किया जा सकता है.

इनपुट चैनल ए और बी 4 इनपुट उपकरणों के लिए एकल-अंत पल्स गिनने के लिए विन्यस्त हैं। मॉड्यूल में सक्रिय रूप से पल्स गिनने के दौरान समायोजन को नियंत्रित करने की क्षमता है।यह अधिक विश्वसनीयता की अनुमति देता है. Z इनपुट चैनल काउंटर डेटा के भंडारण, धारण, और रीसेट को संभालता है। कम आवृत्ति इनपुट सिग्नल का उपयोग करते समय, 1746-HSCE2 झूठी धड़कनों को स्वीकार कर सकता है।निम्न आवृत्ति संकेतों पर उच्च आवृत्ति शोर से बचने के लिए, उपयोगकर्ता को शोर के स्रोतों से दूर वर्तमान को निर्देशित करने के लिए 1746-HSCE2 इनपुट केबल के साथ शोर को दूर करना चाहिए।
