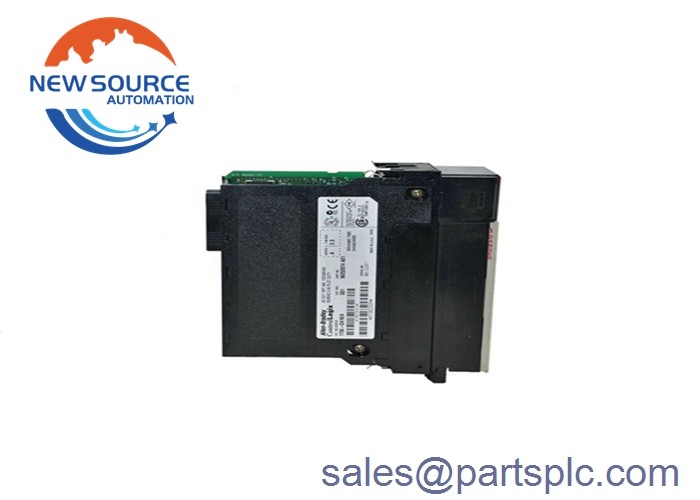

एलन ब्रैडली 1756-OA16 एक नियंत्रण लॉजिक्स असतत आउटपुट मॉड्यूल है

1756-ओए16


1756-ओए16 मॉड्यूल नियंत्रण लॉगिक्स श्रृंखला के मॉड्यूल से एक सोलह (16) बिंदु डिजिटल आउटपुट मॉड्यूल है।इस डिजिटल मॉड्यूल का आउटपुट वोल्टेज रेंज 74 से 265 वोल्ट AC 46 से 63 हर्ट्ज हैप्रत्येक बिंदु, समूह और मॉड्यूल के लिए आउटपुट करंट रेटिंग क्रमशः 60 डिग्री सेल्सियस पर 0.5 एम्पियर, 60 डिग्री सेल्सियस पर 2 एम्पियर और 60 डिग्री सेल्सियस पर 4 एम्पियर है।न्यूनतम भार धारा 10 mA प्रति बिंदु हैइसके अतिरिक्त 1756-OA16 का बैकप्लेन करंट 5.1 वोल्ट डीसी पर 400 एमए और 24 वोल्ट डीसी पर 2 एमए है, जो 2.1 वाट का कुल बैकप्लेन पावर डिसिप्शन है।अधिकतम शक्ति अपव्यय और थर्मल अपव्यय रेटिंग 6 है.5 वाट क्रमशः 60 डिग्री सेल्सियस और 22.17 बीटीयू/घंटे पर। 1756-ओए16 भी 2 हटाने योग्य टर्मिनल ब्लॉक, 1756-टीबीएसएच और 1756-टीबीएनएच का समर्थन करता है।

1756-OA16 मॉड्यूल को विभिन्न काम करने या काम नहीं करने की स्थितियों पर सेट किया जा सकता है, जिसमें ऑन स्टेट, ऑफ स्टेट,और अंतिम स्थिति (एक रीसेट फ़ंक्शन जो एक मॉड्यूल को रीसेट करता है जो अचानक पिछली ऑपरेटिंग स्थिति में चलाया गया था). चालू अवस्था में अधिकतम वोल्टेज गिरावट 0.5 एम्पर्स पर 1.5 वोल्ट और 50 एमए से कम लोड करंट पर 5.7 वोल्ट है।बंद अवस्था में अधिकतम रिसाव वर्तमान 3 mA प्रति बिंदु है1756-ओए16 में 60 हर्ट्ज पर 9.3 मिलीसेकंड और 50 हर्ट्ज पर 11 मिलीसेकंड की आउटपुट देरी भी है।उपयोगकर्ता को चेतावनी देने के लिए यदि बिंदु या समूह फ्यूज उड़ा दिया जाता है, 1756-OA16 मॉड्यूल दोष शब्द टैग नाम FuseBlown के साथ यह इंगित करेगा। एक और दोष शब्द टैग नाम FieldPwrLoss है जो मॉड्यूल आउटपुट बिंदुओं के लिए क्षेत्र शक्ति का नुकसान दर्शाता है।1756-OA16 32 से 140 डिग्री फ़ारेनहाइट के तापमान सीमा में काम कर सकते हैं और यह संग्रहीत किया जा सकता है या एक तापमान सीमा में ले जाया जाता है -40 से 185 डिग्री फ़ारेनहाइटयह 5 से 95% की सापेक्ष आर्द्रता वाले वातावरण में संचालित और संग्रहीत किया जा सकता है।

यह मॉड्यूल किसी भी संगत कंट्रोललॉगिक्स चेसिस 1756-A4, 1756/A7, 1756-A10, 1756-A13 और 1756-A17 पर लगाया जाता है।इसके लिए एक हटाने योग्य टर्मिनल ब्लॉक (RTB) की भी आवश्यकता होती है जो I/O संकेतों के समापन बिंदुओं के रूप में कार्य करता है।यह स्थानीय या दूरस्थ I/O ControlLogix चेसिस में स्थापित किया जा सकता है।स्थानीय नियंत्रण लॉगिक्स चेसिस वह जगह है जहां नियंत्रण लॉगिक्स प्रोसेसर स्थापित है जबकि दूरस्थ I/O चेसिस एक चेसिस को संदर्भित करता है जो एक संचार मॉड्यूल के माध्यम से स्थानीय चेसिस से संवाद करता हैइस चेसिस को रिमोट I/O या वितरित I/O भी कहा जा सकता है।

इस मॉड्यूल का पायलट ड्यूटी रेटिंग 0.5 ए है। यह प्रेरक भार जैसे कि सोलेनोइड संचालित उपकरणों को सक्रिय या ट्रिगर कर सकता है जो वाल्व, सिलेंडर और अन्य उपकरण हो सकते हैं।इसका उपयोग रिले को सक्रिय करने के लिए भी किया जा सकता है, यहां तक कि चुंबकीय संपर्कक भी।, यदि मॉड्यूल को उच्च आवेग धाराओं के साथ उच्च प्रेरक भारों को ऊर्जा देने की योजना है, तो मॉड्यूल की सुरक्षा के लिए एक अलगाव जैसे कि एक इंटरपोजिंग सर्किट स्थापित करने की सिफारिश की जाती है।
