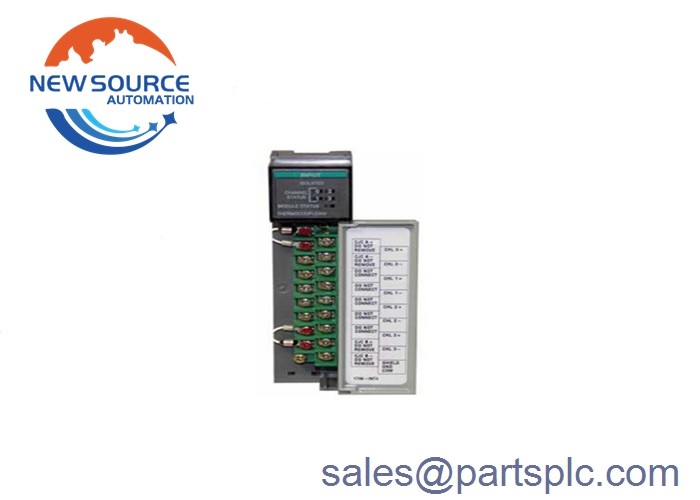

एलन ब्रैडली 1746-INT4 SLC 500 पृथक थर्मोकप्ल / MV एनालॉग इनपुट मॉड्यूल

1746-INT4

1746-INT4 SLC 500 पृथक थर्मोकपल/MV एनालॉग इनपुट मॉड्यूल

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorइसमें थर्मोकपल और एमवी सेंसर के लिए चार (4) इनपुट चैनल हैं। इसमें 5 वी डीसी पर 110 एमए और 24 वी डीसी पर 85 एमए का बैकप्लेन करंट और 0.6W का समग्र बैकप्लेन पावर रेटिंग है।इसमें चार (4) व्यक्तिगत रूप से अलग इनपुट चैनल हैं जो बैकप्लेन से भी अलग हैं और यह सिग्मा-डेल्टा एडीसी मॉड्यूलेशन रूपांतरण विधि का उपयोग करता हैयह एक एनालॉग फिल्टर का उपयोग करता है जिसमें एक कम पास डिजिटल फिल्टर होता है और इसमें टर्मिनलों के बीच 60 हर्ट्ज पर 60 डीबी से अधिक का सामान्य अस्वीकृति मोड होता है।इसमें 1kΩ असंतुलन के साथ इनपुट और चेसिस ग्राउंड के बीच 120dB से अधिक का एक सामान्य अस्वीकृति मोड भी है और इसमें 8Hz चैनल बैंडविड्थ है. 1746-INT4 को फील्ड कैलिब्रेशन की आवश्यकता होती है और इसे कम से कम प्रति वर्ष एक बार कैलिब्रेट किया जाना चाहिए।

यह चैनल-टू-चैनल और चैनल-टू-बैकप्लेन के बीच 1000V ट्रांजिंट या 150V AC पर परीक्षण किया गया अलगाव प्रदान करता है।इसमें 5 एलईडी संकेतक हैं जिनमें से 4 प्रत्येक चैनल की स्थिति और एक मॉड्यूल की स्थिति को इंगित करते हैंइसमें चयन योग्य बी, सी, डी, ई, जे, के, एन, आर, एस और टी थर्मोकपल इनपुट प्रकार और 50-50 एमवी डीसी और 100-100 एमवी डीसी एनालॉग इनपुट हैं।यह 10 मेगा ओम से अधिक एक इनपुट प्रतिबाधा है और एक 20nA खुला सर्किट का पता लगाने प्रदान करता हैसबसे खराब सर्किट के मामले में इसका चरण प्रतिक्रिया समय 600ms है, और मॉड्यूल में एक समग्र सटीकता है जो इनपुट प्रकार पर निर्भर है।इसका कार्य तापमान 0-60 डिग्री से है. सेल्सियस (32-140 डिग्री फ़ारेनहाइट) 5-95% गैर-संक्षेपण आर्द्रता पर और सीई, सीएसए और यूएल-प्रमाणित है।

1746-INT4 एक चार (4) चैनल थर्मोकपल / एमवी एनालॉग इनपुट मॉड्यूल है। इस मॉड्यूल का उपयोग एसएलसी 500 प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) प्लेटफॉर्म के लिए किया जाता है।यह मॉड्यूल थर्मोकपल सेंसर प्रकार सी के साथ संगत है, डी, जे, के, टी, ई, आर, एस, बी और एन. इसका उपयोग -100 से 100 एमवी सीसी के दायरे के एमवी सिग्नल के साथ भी किया जा सकता है।

इस मॉड्यूल का उपयोग -270 से 1820 डिग्री सेल्सियस के तापमान सीमा के साथ अनुप्रयोगों में किया जा सकता है। प्रत्येक थर्मोकपल की विशिष्ट अलग सीमा होती है जो पूर्ण सीमा के भीतर होती है। इसके अतिरिक्त,संचालित mV सिग्नल वोल्टेज -50 से 50 mV और -100 से 100 mV है जो आमतौर पर सिग्नल ट्रांसड्यूसर से आता है. यह मॉड्यूल IPTS68 मानक, NBS MN125, और NBS MN161 के थर्मोकपल रैखिकरण का पालन करता है। इसमें कोल्ड जंक्शन मुआवजा टर्मिनल भी है जो सटीकता ±1.5 °C (34.7 °F) को सक्षम करता है,0... 70 °C (32...158 °F)इसमें °C या °F और 0.1 °C या 0.1 °F और 0.1 mV या 0.01 mV के मिलीवोल्ट के उपयोगकर्ता चयन योग्य तापमान पैमाने हैं।

सुरक्षित संचालन के लिए, मॉड्यूल में ओपन सर्किट डिटेक्शन भी है। जब मॉड्यूल के किसी भी चैनल में ओपन सर्किट का पता चलता है,तापमान संकेत अधिकतम ऊपरी और निचले स्तर के मूल्य या शून्य (0) मूल्य प्रदर्शित कर सकता है. This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
