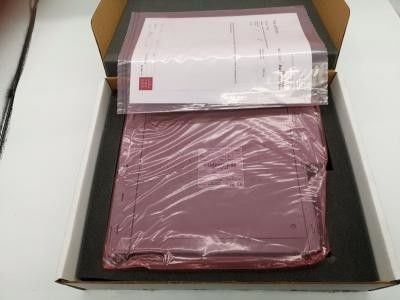

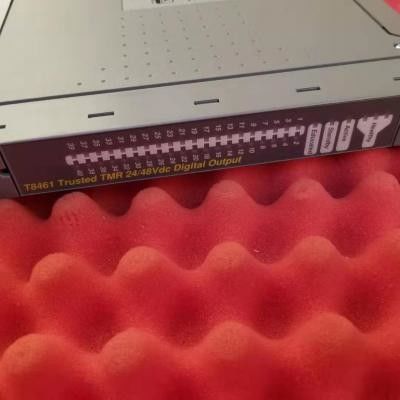

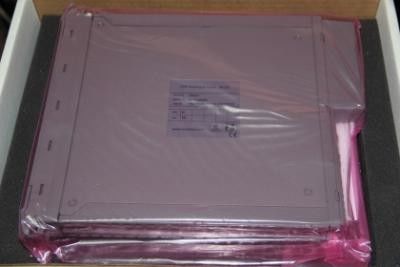

T8461 आईसीएस ट्रिप्लेक्स पीएलसी विश्वसनीय टीएमआर 24 वी डीसी 48 वी डीसी आउटपुट मॉड्यूल 40 चैनल

आईसीएस ट्रिप्लेक्स टी 8461 विश्वसनीय टीएमआर 24 वी डीसी/48 वी डीसी आउटपुट मॉड्यूल - 40 चैनल स्टॉक में

ट्रस्टेड® ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) 24 वी डीसी / 48 वी डीसी डिजिटल आउटपुट मॉड्यूल 40 फील्ड उपकरणों के साथ इंटरफेस करता है।वर्तमान के लिए माप सहित पूरे मॉड्यूल में तीन बार निदान परीक्षण किया जाता है, और मतदान आउटपुट चैनल के प्रत्येक भाग पर वोल्टेज। परीक्षण भी अटक और अटक बंद विफलताओं के लिए किया जाता है।दोष सहिष्णुता 40 आउटपुट चैनलों में से प्रत्येक के लिए मॉड्यूल के भीतर एक टीएमआर वास्तुकला के माध्यम से प्राप्त की जाती है.

फील्ड डिवाइस की स्वचालित लाइन निगरानी प्रदान की जाती है। यह सुविधा मॉड्यूल को फील्ड वायरिंग और लोड उपकरणों में खुले और शॉर्ट सर्किट दोनों विफलताओं का पता लगाने में सक्षम बनाती है।

मॉड्यूल 1 एमएस के रिज़ॉल्यूशन के साथ ऑनबोर्ड सीक्वेंस ऑफ इवेंट्स (एसओई) रिपोर्टिंग प्रदान करता है। स्थिति का एक आउटपुट परिवर्तन एक एसओई प्रविष्टि को ट्रिगर करता है।आउटपुट स्थिति स्वचालित रूप से मॉड्यूल पर वोल्टेज और वर्तमान माप द्वारा निर्धारित कर रहे हैं.

इस मॉड्यूल को खतरनाक क्षेत्रों में सीधे कनेक्शन के लिए अनुमोदित नहीं किया गया है और इसका उपयोग आंतरिक सुरक्षा बाधा उपकरणों के साथ किया जाना चाहिए।

T8461 I/O Complex Equipment Definition में आठ I/O बोर्ड शामिल हैं, जिन्हें रैक संख्या द्वारा संख्यात्मक रूप से संदर्भित किया गया हैः

टीएमआर 24 वी डीसी / 48 वी डीसी डिजिटल आउटपुट मॉड्यूल इनपुट / आउटपुट (आई / ओ) मॉड्यूल की विश्वसनीय श्रृंखला का एक सदस्य है। सभी विश्वसनीय आई / ओ मॉड्यूल सामान्य कार्यक्षमता और रूप साझा करते हैं। सबसे सामान्य स्तर पर,सभी आई/ओ मॉड्यूल इंटरमॉड्यूल बस (आईएमबी) के लिए इंटरफेस जो शक्ति प्रदान करता है और टीएमआर प्रोसेसर के साथ संचार की अनुमति देता हैइसके अतिरिक्त, सभी मॉड्यूल में एक फील्ड इंटरफ़ेस होता है जिसका उपयोग फील्ड में मॉड्यूल-विशिष्ट संकेतों से जुड़ने के लिए किया जाता है। सभी मॉड्यूल ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) होते हैं।
